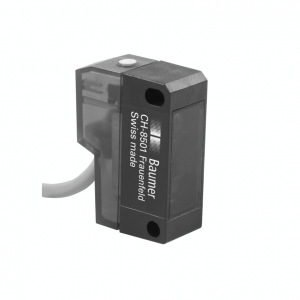

FKDK 14G6901 - Diffuse contrast sensors
- diffuse contrast sensor
- 12,5 mm ±2 mm
- white LED
- push-pull
- Teach-in
- cable 4 pin, 2 m
- -25 … 65 °C
- IP 67
Objednací číslo: 11040789
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Diffuse contrast sensor |
| Snímací vzdálenost: | 12.5 mm ±2 mm |
| Světelný indikátor: | LED green |
| Výstupní indikátor: | LED yellow |
| Nastavení citlivosti: | Teach-in |
| Vzdálenost k zaostření paprsku: | 12,5 mm |
| Výška paprsku: | 3 mm |
| Šířka paprsku: | 1 mm |
Zdroj světla
| Zdroj světla: | White LED |
Elektrické parametry
| Doba odezvy: | < 0.05 ms |
| Rozsah napájecího napětí +Vs: | 18 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 50 mA |
| Běžná spotřeba proudu: | 40 mA |
| Pokles napětí Vd: | <3 VDC |
| Výstupní funkce: | Light / dark operate |
| Výstupní obvod: | Push-pull |
| Výstupní proud: | 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 14.8 mm |
| Výška | Délka: | 43 mm |
| Hloubka: | 31 mm |
| Konstrukce: | Rectangular |
| Materiál pouzdra: | Plastic (ASA, MABS) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Cable 4 pin, 2 m |
Okolní podmínky
| Třída krytí: | IP 67 |
| Pracovní teplota: | -25 - +65 °C |
Nákresy
Výkresy
- 2590-FKDK_14_TI_Kabel.png | stáhnout (png, 2025-07-11 16:24:01)
Diagram připojení
- Zchn-5753.png | stáhnout (png, 2025-07-11 17:40:02)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
