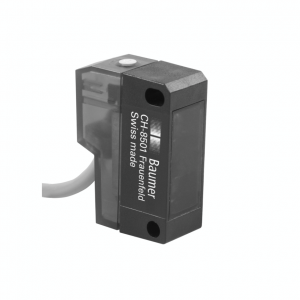

FHDK 14N5101 - Diffuse sensors with background suppression - standard

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

FHDK 14N5101 - Diffuse sensors with background suppression - standard

background suppression
20 … 350 mm
pulsed red LED
NPN
mechanical, 10 turn
cable 4 pin, 2 m
-25 … 65 °C
IP 67

Objednací číslo: 11001033
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Background suppression
Snímací vzdálenost:	20 - 350 mm
Snímací rozsah Tb (při Tw max.):	20 - 350 mm
Snímací rozsah Tb (při Tw min.):	5 - 20 mm
Indikace znečištění:	Flashing light indicator
Světelný indikátor:	LED yellow
Natavení vzdálenosti snímáni:	Mechanical, 10 turn
Potlačení vzájemného ovlivňování:	Yes

Zdroj světla

Zdroj světla:	Pulsed red LED
Vlnová délka:	660 nm

Elektrické parametry

Doba odezvy:	< 1 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	30 mA
Běžná spotřeba proudu:	25 mA
Pokles napětí Vd:	<1.8 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	NPN
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	14.8 mm
Výška \| Délka:	43 mm
Hloubka:	32.7 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, MABS)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +65 °C

Nákresy

Výkresy

2030-xxDK_14_MT_Kabel.png | stáhnout (png, 2025-07-11 19:55:09)

Diagram připojení

E-Zchn-0289-B.png | stáhnout (png, 2025-07-11 17:28:59)

Ke stažení

Datový list

Data sheet – FHDK 14N5101 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:27:12)
Data sheet – FHDK 14N5101 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:27:12)
Data sheet – FHDK 14N5101 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:27:12)

Certifikáty/ osvědčení

DoC / CoC - Fxxx_14 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:28:33)

CAD

FHDK 14N5101 / IGES | stáhnout (zip, 2025-04-28 18:45:21)
FHDK 14N5101 / PARASOLIDS | stáhnout (zip, 2025-04-28 18:45:23)
ePlan macro - 11001033 | stáhnout (edz, 2023-09-20 09:48:37)

Příslušenství

Obsahuje:Periferie Montážní příslušenství

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (2) / Popis	Produktová skupina	Skladová dostupnost
	10134964 - Mounting bracket series 14 (L design) Obj. číslo: 10134964 Materiál: Ocel	Montážní příslušenství	na dotaz
	10149011 - Sensofix series 14 Obj. číslo: 10149011 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	1 ks
