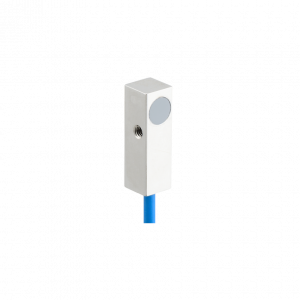

IFF 08.82.05 - Inductive sensors NAMUR

IFF 08.82.05 - Inductive sensors NAMUR

1,5 mm
NAMUR
cable, 2 m
-25 … 75 °C
IP 67

Objednací číslo: 10250306
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

Ing. Jaroslav Dančák - QR Kontakt

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Flush
Nominální snímací vzdálenost Sn:	1.5 mm

Elektrické parametry

Spínací frekvence:	5 kHz
Napájecí napětí:	8.2 VDC
Rozsah napájecího napětí +Vs:	5 - 30 VDC
Spotřeba proudu (netlumená):	> 4 mA
Spotřeba proudu (tlumená):	< 1 mA
Maximální spotřeba proudu (bez zátěže):	10 mA
Výstupní obvod:	NAMUR
Zbytkové zvlnění:	< 10 % Vs

Mechanické parametry

Konstrukce:	Rectangular
Materiál aktivní části:	PBT
Materiál pouzdra:	Brass nickel plated
Rozměry:	8 mm
Délka pouzdra:	25 mm
Způsoby připojení:	Cable, L=2 m

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 67

Nákresy

Výkresy

1008-IFF_08_82_05.png | stáhnout (png, 2025-07-11 19:33:19)

Diagram připojení

Zchn-0437-D.png | stáhnout (png, 2025-07-11 17:34:26)

Ke stažení

Datový list

Data sheet – IFF 08.82.05 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:29:40)
Data sheet – IFF 08.82.05 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:40)
Data sheet – IFF 08.82.05 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:40)

Certifikáty/ osvědčení

DoC / CoC - Ixxx_08 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:32:07)

CAD

IFF 08.82.05 / IGES | stáhnout (zip, 2025-04-28 19:14:45)
IFF 08.82.05 / STEP | stáhnout (zip, 2025-07-11 21:31:02)
IFF 08.82.05 / PARASOLIDS | stáhnout (zip, 2025-04-28 19:14:46)
ePlan macro - 10250306 | stáhnout (edz, 2023-09-20 09:48:41)
