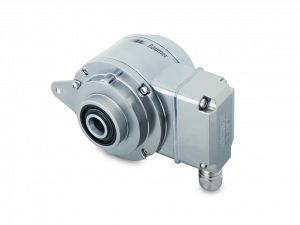

HOG 11 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Odolný vůči slané vodě, vysoké krytí IP67
Výstup TTL pro délku kabelu až 550 m
Hybridní ložisko pro prodloužení životnosti
Velká svorkovnice, otočná o 180° nebo axiální kryt svorkovnice

Výrobce: Baumer Electric AG

Dostupnost: 1 ks (zobrazit skladovou dostupnost)

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Skladová dostupnost

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	300 - 5000
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz ≤300 kHz (on request)
Výstupní signál:	K1, K2, K0 + inverted Error output (option EMS)
Výstupní signál \| rozhraní:	HTL-P (power linedriver) TTL/RS422
Izolace hřídele:	Suitable up to 2.8 kV
Přenosová vzdálenost:	≤350 m at 100 kHz (HTL-P) ≤550 m at 100 kHz (TTL)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø105 mm
Typ hřídele:	ø12...20 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:	≤450 N axial ≤600 N radial
Ochrana EN 60529:	IP 67
Provozní rychlost:	≤6000 rpm (mechanical)
Velikost provozního točivého momentu.:	6 Ncm
Moment setrvačnosti rotoru:	340 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-40...+100 °C -25...+100 °C (>3072 pulses) -50...+100 °C (optional)
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box Terminal cover 2x terminal box (with option M)
Přibližná hmotnost:	1.6 kg 1.8 kg (with option M)

Nákresy

Výkresy

HOG10_MZ_KLK_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:54)
HOG10_MZ_KLK_AXIAL_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:53)

Ke stažení

Datový list

Data sheet – HOG 11 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:22:08)
Data sheet – HOG 11 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:22:07)
Data sheet – HOG 11 | stáhnout | zobrazit (RU, pdf, 2025-04-11 11:29:13)

Pracovní instrukce

HOG 11, HOG 11 G - Version with large terminal box | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)
HOG 11 - Version with axial terminal cover | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:32)

Prohlášení o shodě

DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:49)
DoC / CoC - Encoders with earthing brushes | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:05)
DoC / CoC - Encoders with heating | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:13:01)

CAD

HOG 11, shaft diameter 16 mm, damp protection, terminal box radial / STEP | stáhnout (zip, 2026-03-03 10:59:23)
HOG 11, shaft diameter 16 mm, dust protection, terminal cover axial / STEP | stáhnout (zip, 2026-03-03 10:59:23)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Další příslušenství, Příslušenství k měřícím a detekčním snímačům / Montážní příslušenství

Foto	Produkt (5)	Dostupnost
	Mounting and dismounting set Obj. číslo: 11077087	Okamžitě dostupné
	Mounting kit for torque arm size M6 and earthing strap Obj. číslo: 11077197	Na dotaz
	Torque arm M6 stainless, length 120...130 mm (≥71 mm) Obj. číslo: 11072787	Na dotaz
	Torque arm M6 stainless, length 425...460 mm (≥131 mm) Obj. číslo: 11072737	Na dotaz
	Torque arm M6 stainless, length 67...70 mm Obj. číslo: 11054918	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
