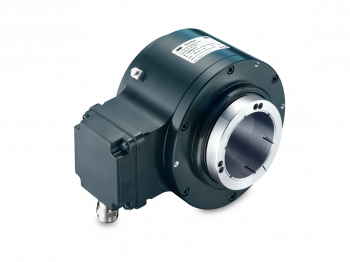

EExHOG 161 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér inkrementální / ATEX
Optické snímání
ATEX II 2 G Ex db eb IIC T6 Gb
IECEx Ex db eb IIC T6 Gb
Průchozí dutá hřídel ø30...70 mm
Robustní pouzdro z lehkého kovu
Uspořádání výstupního signálu TTL nebo HTL
Výstupní fáze TTL s regulátorem UB 9...26 VDC
Velká svorkovnice, otočná o 180°
Volitelně: Kabelová průchodka M20x1,5

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 % 9...26 VDC
Spotřeba:	≤100 mA
Pulzů na otáčku:	250 - 2500
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE ATEX IECEx

Mechanické provedení

Rozměr (příruby):	ø160 mm
Typ hřídele:	ø30...70 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤450 N axial ≤650 N radial
Ochrana EN 60529:	IP 54 IP 56
Provozní rychlost:	≤5600 rpm (mechanical)
Velikost provozního točivého momentu.:	60 Ncm
Moment setrvačnosti rotoru:	31.9 kgcm² (ø40) 11.3 kgcm² (ø70)
Materiál:	Housing: aluminium alloy Shaft: stainless steel
Okolní teplota:	-20...+58 °C (IP 56) -20...+66 °C (IP 54)
Odolnost:	IEC 60068-2-6 Vibration 10 g, 50-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 2 G Ex db eb IIC T6 Gb Ex db eb IIC T6 Gb
Připojení:	Terminal box
Přibližná hmotnost:	8.8 kg (ø40) 6.2 kg (ø70)

Nákresy

Výkresy

EEXHOG161-MZ-ZWDRKR-KLKEX-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:15)

Ke stažení

Datový list

Data sheet – EExHOG 161 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:33:06)
Data sheet – EExHOG 161 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:33:05)

Pracovní instrukce

EExHOG 161 | stáhnout | zobrazit (DE/EN, pdf, 2026-05-08 16:44:25)

Certifikáty/ osvědčení

EExHOG 161 EU-Type Examination Certificate | stáhnout | zobrazit (DE, pdf, 2025-12-10 10:03:08)
EExHOG 161 EU-Type Examination Certificate | stáhnout | zobrazit (EN, pdf, 2025-12-10 10:03:24)
EExHOG 161 IECEx certificate | stáhnout | zobrazit (EN, pdf, 2025-12-10 10:03:08)
ATEX - Quality management system | stáhnout | zobrazit (DE, pdf, 2025-12-10 10:03:37)

Prohlášení o shodě

DoC / CoC - EExHOG161, EExOG9, EExOG9S | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-11-25 15:39:04)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports

Foto	Produkt (6)	Dostupnost
	Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795	Na dotaz
	Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677	Na dotaz
	Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917	Na dotaz
	Torque arm M6, length 67...70 mm Obj. číslo: 11043628	Na dotaz
	Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078	Na dotaz
	Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Příslušenství k rotačním enkodérům a úhlovému měření / Kabely a konektory, Kabely a konektory / Kabely bez konektorů

Foto	Produkt (2)
	Extension cable gland M16 to M20 Obj. číslo: 11106863
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8
