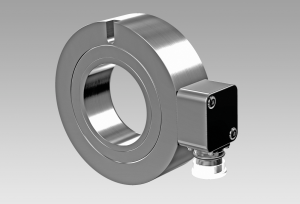

AG 14

AG 14

Robustní enkodér s průchozí dutou hřídelí ø70 mm
Optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Výstupní fáze TTL s regulátorem UB 9...26 VDC
Ideální pro pohony výtahů
Vysoká odolnost nárazu a vibracím
Kratší celková délka

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...26 VDC 5 VDC ±5 %
Spotřeba:	≤100 mA
Pulzů na otáčku:	250 - 2500
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø139 mm
Typ hřídele:	ø70 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤75 N axial ≤150 N radial
Ochrana EN 60529:	IP 54
Provozní rychlost:	≤3500 rpm (mechanical)
Velikost provozního točivého momentu.:	10 Ncm
Moment setrvačnosti rotoru:	7.1 kgcm²
Materiál:	Aluminium, bare
Pracovní teplota:	-20...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 11 ms
Připojení:	Flange connector M23, 12-pin
Přibližná hmotnost:	1.2 kg

Nákresy

Výkresy

AG14-MZ_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:30)

Ke stažení

Datový list

Data sheet – AG 14 | stáhnout | zobrazit (RU, pdf, 2025-04-11 11:22:49)
Data sheet – AG 14 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:49)
Data sheet – AG 14 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:49)

Manuál

AG 14 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:30)

Prohlášení o shodě

DoC / CoC - AG14, HOG14, HOGS14 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Foto	Produkt (2)
	Mating connector M23, solder version, 12-pin, CW Obj. číslo: 11068549
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8
