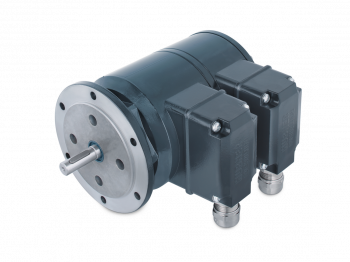

POG10G DN 1024 I / DN 1024 I

POG10G DN 1024 I / DN 1024 I
  • Redundant twin encoder
  • HTL output driver for cable length up to 350 m
  •  Very high resistance to shock and vibrations
  • Double-side bearing with hybrid bearing for extended service life
  • Large terminal box, turn by 180°
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 9...30 VDC
Spotřeba: ≤100 mA (per system)
Pulzů na otáčku: 1024
Fázový posun: 90 ° ±20°
Střída: 40-60 %
Referenční signál: Zero pulse, width 90°
Výstupní frekvence: ≤120 kHz
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní: HTL-P (power linedriver)
Typ snímání: Optical
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø115 mm
Typ hřídele: ø11 mm solid shaft
Přípustné zatížení hřídele:
  • ≤300 N axial
  • ≤450 N radial
Příruba: EURO flange B10
Ochrana EN 60529: IP 66
Provozní rychlost: ≤12000 rpm (mechanical)
Velikost provozního točivého momentu.: 2 Ncm
Moment setrvačnosti rotoru: 212 gcm²
Materiál:
  • Aluminium die cast alloy
  • Shaft: stainless steel
Pracovní teplota: -40...+100 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 20 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 200 g, 6 ms
Ochrana proti korozi:
  • IEC 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení: 2x terminal box
Přibližná hmotnost: 2.5 kg

Nákresy

Výkresy

Ke stažení

Datový list

Manuál

  • POG 10 / POG 10 G - B10, B10/B14, B5n and B5n/B14 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:35)
  • POG 10 - B3, B3/B14 and B10/B3 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:34)
  • POG 10 / POG 10 G with ITT Cannon plug connector | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:34)
  • POG 10 / POG 10 G with Harting connector | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:34)

Prohlášení o shodě

  • DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)
