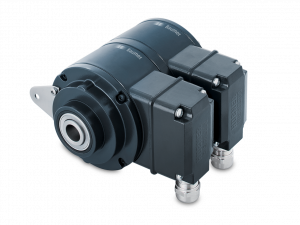

HOG10G DN 1024 I / DN 1024 I LR 16H7
- Redundant twin encoder
- HTL výstupní signál pro délku kabelu až 350 m
- Velmi vysoká odolnost proti nárazům a vibracím
- Double-side bearing for extended service life
- Velká svorkovnice, otočná o 180°
- Sealing system for dusty environment
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 9...30 VDC |
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 1024 |
| Fázový posun: | 90 ° ±20° |
| Střída: | 40-60 % |
| Referenční signál: | Zero pulse, width 90° |
| Výstupní frekvence: |
|
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: | HTL-P (power linedriver) |
| Typ snímání: | Optical |
| Izolace hřídele: | Suitable up to 2.8 kV |
| Přenosová vzdálenost: | ≤350 m at 100 kHz (HTL-P) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø105 mm |
| Typ hřídele: | ø16 mm (blind hollow shaft) |
| Přípustné zatížení hřídele: |
|
| Ochrana EN 60529: | IP 66 |
| Provozní rychlost: | ≤6000 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 6 Ncm |
| Moment setrvačnosti rotoru: | 340 gcm² |
| Materiál: |
|
| Pracovní teplota: | -40...+100 °C |
| Odolnost: |
|
| Ochrana proti korozi: |
|
| Připojení: | 2x terminal box |
| Přibližná hmotnost: | 2.9 kg |
