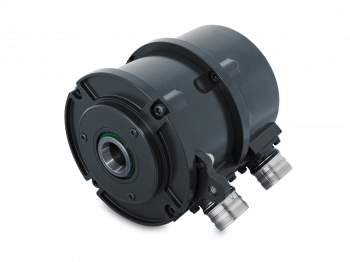

HOG 9 G - Inkrementální enkodér - kombinované řešení Baumer
- Zdvojený enkodér obsahuje dva samostatné, separátní, systémy.
- Výstup TTL pro délku kabelu až 550 m
- Hybridní ložisko pro prodloužení životnosti
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 300 - 5000 |
| Fázový posun: | 90 ° ±20° |
| Střída: | 40-60 % |
| Referenční signál: | Zero pulse, width 90° |
| Výstupní frekvence: |
|
| Výstupní signál: |
|
| Výstupní signál | rozhraní: |
|
| Typ snímání: | Optical |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø97 mm |
| Typ hřídele: |
|
| Přípustné zatížení hřídele: |
|
| Ochrana EN 60529: | IP 56 |
| Provozní rychlost: | ≤10000 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 6 Ncm |
| Moment setrvačnosti rotoru: | 160 gcm² |
| Materiál: |
|
| Pracovní teplota: |
|
| Odolnost: |
|
| Ochrana proti korozi: |
|
| Připojení: | 2x flange connector M23, 12-pin |
| Přibližná hmotnost: | 1.1 kg |
Nákresy
Výkresy
Ke stažení
Datový list
Pracovní instrukce
Prohlášení o shodě
Příslušenství
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports, Pro enkodéry s dutou hřídelí / Další příslušenství
| Foto | Produkt (9) | Dostupnost |
|---|---|---|
 | Mounting and dismounting kit for blind hollow shaft Obj. číslo: 11081744 | Na dotaz |
 | Mounting and dismounting kit for cone shaft Obj. číslo: 11084868 | Na dotaz |
 | Mounting kit for torque arm size M6 and earthing strap Obj. číslo: 11077197 | Na dotaz |
 | Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795 | Na dotaz |
 | Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677 | Na dotaz |
 | Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917 | Na dotaz |
 | Torque arm M6, length 67...70 mm Obj. číslo: 11043628 | Na dotaz |
 | Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078 | Na dotaz |
 | Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915 | Na dotaz |
Konektory a kabely
Další podobné produkty naleznete v kategorii: Konektory M23 / kabely, Kabely a konektory / Kabely bez konektorů
| Foto | Produkt (2) / Popis | Skladová dostupnost |
|---|---|---|
 | Mating connector M23, solder version, 12-pin, CCW Obj. číslo: 11068577 Mating connector M23 in solder version (12-pin, female, CCW) for cable connection to the flange connector M23 (12-pin, male, CW). | na dotaz |
 | Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors. | na dotaz |
