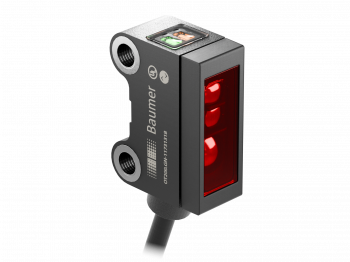

OT200.SN-NDNVT.72CV/H006 - Smart Reflect Light Barriers - miniature Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

SmartReflect - Safe barrier principle without reflector
2 m sensing range thanks to time of flight principle
Manipulation-proof, simple teach-in via qTeach
Infrared laser light source suitable for use in dusty or smoky environments
Alignment Guide - visible, red light beam for aligning the infrared laser

Objednací číslo: 11733205
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Light barrier
Verze:	Time of Flight
Vzdálenost pozadí:	300 - 2000 mm
Skenovací rozsah:	90% ... 94% Sde
Teplotní drift:	<0,3 mm/K: <750 mm <0,04 % Sde/K: >750 mm
Indikace napájení:	LED green
Výstupní indikátor:	LED yellow
Potlačení vzájemného ovlivňování:	Yes
Typ paprsku:	Point
Odklon od osy:	< 1,5°

Zdroj světla

Zdroj světla:	Pulsed infrared laser diode
Třída laseru:	1
Vlnová délka:	940 nm

Elektrické parametry

Doba odezvy:	< 50 ms (Standard Mode)
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	55 mA (@ 24 VDC)
Běžná spotřeba proudu:	25 mA (@ 24 VDC)
Pokles napětí Vd:	<2.5 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	NPN complementary
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	15.8 mm
Konstrukce:	Rectangular
Mechanické upevnění:	Threaded sleeves M3 (stainless steel)
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m
Parametry kabelu:	PVC / PVC 4 x 0.08 mm²

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +50 °C
Skladovací teplota:	-40 - +70 °C

Nákresy

Výkresy

OT200_MZ_OT200.xx-xxxxx.xxCV_H006_91.png | stáhnout (png, 2025-07-12 08:43:21)

Diagram připojení

E-Zchn-0289-B-6.png | stáhnout (png, 2025-07-11 17:28:28)

charakteristika paprsku (obvykle)

OT200_FD_Strahlverlauf_91_EN.png | stáhnout (png, 2025-07-12 08:40:36)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Diagramy

Hystereze

FD_OT200_HystereseHighAccuracy_91.png | stáhnout (png, 2025-07-12 08:38:52)
FD_OT200_HystereseStandard_91.png | stáhnout (png, 2025-07-12 08:40:25)
FD_OT200_HystereseHighSpeed_91.png | stáhnout (png, 2025-07-12 08:39:34)

Ke stažení

Datový list

Data sheet – OT200.SN-NDNVT.72CV/H006 | stáhnout | zobrazit (DE, pdf, 2025-07-07 10:13:07)
Data sheet – OT200.SN-NDNVT.72CV/H006 | stáhnout | zobrazit (EN, pdf, 2025-07-07 10:13:06)

Rychlý start

Quickstart OT200 EN/DE/FR | stáhnout | zobrazit (EN/DE/FR, pdf, 2025-06-27 09:47:37)
Quickstart OT200 IT/ZH/ES | stáhnout | zobrazit (IT/ZH/ES, pdf, 2025-06-27 09:47:50)

Certifikáty/ osvědčení

DoC/CoC - OT200 | stáhnout | zobrazit (pdf, 2026-06-12 07:04:06)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
