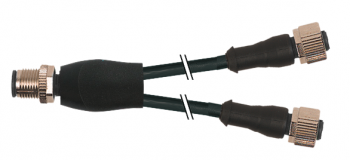

CAM12.A5Y-11273600 - Y & T-connector Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Y-Connector, M12 connector ,0°, A-coded, 5-pin; PUR, 50 cm, M12 female 0°, A-coded, 5-pin

Objednací číslo: 11273600
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Strana A

Hlava A: Připojení:	M12
Hlava A: Úhlový vývod:	0°
Hlava A: Pohlaví:	Male
Hlava A: Kódování:	A
Hlava A: Počet pólů:	5
Hlava A: LED:	No
Hlava A: Šířka:	AF13
Hlava A: Utahovací moment:	0.6 Nm
Hlava A: Vroubkovaná matice:	Zinc-pressure die casting, surface Ni
Hlava A: Barva:	Black
Hlava A: Materiál těsnění:	FKM
Hlava A: pin 1:	BN
Hlava A: pin 2:	WH
Hlava A: pin 3:	BU
Hlava A: pin 4:	BK
Hlava A: pin 5:	GNYE

Strana B

Hlava B: Připojení:	M12
Hlava B: Úhlový vývod kabelu:	0°
Hlava B: Pohlaví:	Female
Hlava B: Kódování:	A
Hlava B: Počet pólů:	5
Hlava B: LED:	No
Hlava B: Šířka matice:	AF13
Hlava B: Utahovací moment:	0.6 Nm
Hlava B: Vroubkovaná matice:	Zinc-pressure die casting, surface Ni
Hlava B: Barva:	Black
Hlava B: Materiál těsnění:	FKM
Head C: Connection:	M12
Head C: Angle cable outlet:	0°
Head C: Gender:	Female
Head C: Coding:	A
Head C: No. of poles:	5
Head C: LED:	No
Head C: Width across flats:	AF13
Head C: Tightening torque:	0.6 Nm
Head C: Knurled nut material:	Zinc-pressure die casting, surface Ni
Head C: Body color:	Black
Hlava B: pin 1:	BN
Hlava B: pin 2:	WH
Hlava B: pin 3:	BU
Hlava B: pin 4:	BK
Hlava B: pin 5:	GNYE

Kabely

Délka kabelu:	50 cm
Struktura vodičů:	42 × 0.1 mm
Vnější plášť: Materiál:	PUR
Vnější plášť: Barva:	Black
Průměr kabelu:	4.8 mm ±5 %
Průřez vodičů:	0.34 mm²

Kabel

Ohýbací rádius (pevná instalace):	24 mm
Počet vodičů:	5
Délka kabelu:	50 cm
Typ kabelu:	3
Hmotnost kabelu:	Approx. 41.8 g/m
Drát 1: Barva:	BN
Drát 2: Barva:	BK
Drát 3: Barva:	BU
Drát 4: Barva:	WH
Drát 5: Barva:	GNYE
Struktura vodičů:	42 × 0.1 mm
Průměr kabelu:	4.8 mm ±5 %
Vodič: Materiál:	Copper, bare
Vnější plášť: Materiál:	PUR
Izolace: Materiál:	PP
Počet ohybových cyklů (C drážka:	Approx. 10000000 Cycles
Jmenovité napětí:	300 V
Počet torzních cyklů:	Approx. 2000000 Cycles
Provozní proud na vodič:	4.5 A
Paired stranding:	No
Průměr jednoho vodiče:	0.1 mm
Kabel: Zkušební napětí:	2.5 kV 0
Torzní napětí v °:	± 180 °/m
Total stranding:	5 wires strand around core-filler
Rychlost (C-drážka):	Max. 3 m/s
Dráha projíždění (horizontálně):	Max. 10 m
Průřez vodičů:	0.34 mm²
Zpracování vodičů:	No
Průměr vodiče včetně izolace:	1.25 mm ±5 %
Vnější plášť: Barva:	Black

Elektrické parametry

Jmenovité napětí:

300 V

Mechanické parametry

Head C: Degree of protection:	IP65, IP67
Počet ohybových cyklů (C drážka:	Approx. 10000000 Cycles
Torzní napětí v °:	± 180 °/m
Počet torzních cyklů:	Approx. 2000000 Cycles
Rychlost (C-drážka):	Max. 3 m/s

Podmínky prostředí

Možná pohyblivá instalace:	Yes
Hlava A: Chemická odolnost:	Good (DIN EN 60811-404)
Hlava A: Ohňuvzdornost:	Conform UL 1581 §1090, §1100 (FT2), IEC 60332-1-2 Std.
Hlava A: Odolnost vůči olejům:	Good (DIN EN 60811-404)
Hlava A: Stupeň znečištění:	3
Hlava B: Chemická odolnost:	Good (DIN EN 60811-404)
Hlava B: Ohňuvzdornost:	Conform UL 1581 §1090, §1100 (FT2), IEC 60332-1-2 Std.
Hlava B: Odolnost vůči olejům:	Good (DIN EN 60811-404)
Hlava B: Stupeň znečištění:	3
Odolnost vůči UV záření:	UV 3 (DIN EN ISO 4892 -2A)
Head C: Pollution degree:	3

Nákresy

Strana A: Kódování

M12-MuA-U-straight^.psd | stáhnout (psd, 2025-07-12 04:03:18)

Strana B: Nákres

var-M12-Fu-50133117-GDNI-SW13.psd | stáhnout (psd, 2026-05-07 13:53:52)

Strana B: Kódování

M12-FuA-U-straight^.psd | stáhnout (psd, 2026-04-01 14:58:51)

Diagram připojení

YVerteiler_PB_M12_5pol_91.png | stáhnout (png, 2025-07-12 08:23:52)
