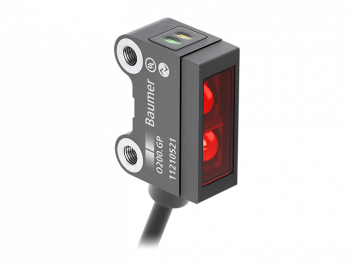

O200.SL.T-GW2I.72CV/A014_F160 - SmartReflect sensor Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

SmartReflect - Safe barrier principle without reflector
Long-term stable detection of transparent objects thanks to compensation of environmental influences
IO-Link interface independent of the switching output (Dual Channel)
Extended parameterization options and additional diagnostic data
Robust housing with stainless steel spacer sleeves

Objednací číslo: 11733471
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Light barrier
Speciální typ:	IO-Link dual channel
Verze:	Transparency object detection IO-Link dual channel
Vzdálenost pozadí:	15 - 180 mm
Skenovací rozsah:	90% ... 85% Sde
Minimální útlum signálu:	5 %
Indikace napájení:	LED green
Indikace znečištění:	Flashing output indicator
Výstupní indikátor:	LED yellow
Natavení vzdálenosti snímáni:	IO-Link
Vzdálenost k zaostření paprsku:	160 mm
Potlačení vzájemného ovlivňování:	Yes
Typ paprsku:	Point
Odklon od osy:	< 1,5°

Zdroj světla

Zdroj světla:	Pulsed red laser diode
Třída laseru:	1
Vlnová délka:	680 nm

Elektrické parametry

Doba odezvy:	< 0.4 ms (High Speed Mode)
Jitter:	< 0.21 ms (High Speed Mode)
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA (@ 10 VDC)
Běžná spotřeba proudu:	10 mA (@ 24 VDC)
Pokles napětí Vd:	<2 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	Push-pull
Výstupní proud:	50 mA (< 40 °C), sum of all outputs 20 mA (< 50 °C), sum of all outputs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 0.6 ms
Procesní data:	32 Bit
Struktura procesních dat:	Bit 0 = SSC1 (presence) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 16-31 = 16 Bit measurement
Nastavitelné parametry:	Switching point Switching hysteresis Time filters LED status indicators Output logic Counter Operation mode Deactivate the sensor element Find Me function Teach-in mode Background tracking
Další údaje:	Signal attenuation Excess gain Operating cycles Device temperature

Mechanické parametry

Šířka \| průměr:	8 mm
Výška \| Délka:	25.1 mm
Hloubka:	15.8 mm
Konstrukce:	Rectangular
Mechanické upevnění:	Sleeve smooth (stainless steel)
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable, L=2 m
Parametry kabelu:	PVC / PVC 4 x 0.08 mm²

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-20 - +50 °C

Nákresy

Výkresy

4549-O200_SL-xxxmT.xxxx.png | stáhnout (png, 2025-07-12 03:39:37)

Diagram připojení

Zchn-5753-10.png | stáhnout (png, 2025-07-12 03:32:37)

charakteristika paprsku (obvykle)

C_E_O200.SL_F160_Strahlverlauf.png | stáhnout (png, 2025-07-12 03:40:21)

Varování

Laserwarnung_1.png | stáhnout (png, 2025-07-11 20:18:31)

Ke stažení

Datový list

Data sheet – O200.SL.T-GW2I.72CV/A014_F160 | stáhnout | zobrazit (EN, pdf, 2025-10-02 13:39:17)

Pracovní instrukce

Quickstart – O200 Xpert Transparent | stáhnout | zobrazit (EN/DE/FR/ES/IT/ZH, pdf, 2025-04-11 12:10:00)

Příručka k softwaru

Operating instruction – O200 IO-Link | stáhnout | zobrazit (EN, pdf, 2026-05-05 15:32:18)

Certifikáty/ osvědčení

DoC / CoC - O200 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:35:03)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

Software – IODD V1.1 (O200x.Sx.T) | stáhnout (zip, 2025-07-11 17:00:39)
Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)
