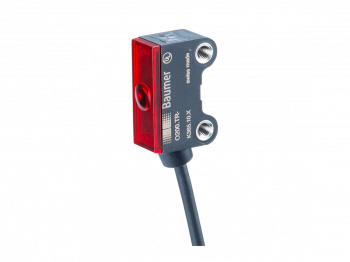

O200.EI-GD1E.72NV/T003 - Malý optický snímač vysílač/přijímač Baumer
- Most secure object detection due to the barrier principle
- Easy to adjust via line teach
- Intuitive Xpress Teach / 1-Step Teach method
- Robust housing with stainless steel spacer sleeves
- Infrared 850nm
Objednací číslo: 11735076
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Photoelectric through beam sensor |
| Vysílač / přijímač: | Receiver |
| Skutečný rozsah Sb: | 5 m |
| jmenovitý rozsah: | 6 m |
| Nejmenší rozeznatelný objekt typ.: | 5 mm (0.5 mm with aperture) |
| Indikace znečištění: | Flashing output indicator |
| Výstupní indikátor: | LED yellow |
| Indikace napájení: | LED green |
| Nastavení citlivosti: | Teach-in: remote / 1-Step Teach-in |
| Potlačení vzájemného ovlivňování: | Yes |
Elektrické parametry
| Doba odezvy: | < 0.5 ms |
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 20 mA (@ 30 VDC) |
| Běžná spotřeba proudu: | 16 mA (@ 24 VDC) |
| Pokles napětí Vd: | <2 VDC |
| Výstupní funkce: | Dark operate |
| Výstupní obvod: | Push-pull |
| Výstupní proud: | 50 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 8 mm |
| Výška | Délka: | 25.1 mm |
| Hloubka: | 14.1 mm |
| Konstrukce: | Rectangular |
| Mechanické upevnění: | Sleeve smooth (stainless steel) |
| Materiál pouzdra: | Plastic (ASA, PMMA) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Flylead connector M8 4 pin, L=200 mm |
| Parametry kabelu: | PVC / PVC 4 x 0.08 mm² |
Okolní podmínky
| Pracovní teplota: | -30 - +50 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 4344-O200_ER-xxxoT.xxNx.png | stáhnout (png, 2025-07-12 02:22:31)
Diagram připojení
- Zchn-5753.png | stáhnout (png, 2025-07-11 17:40:02)
Přiřazení pinů
- Zchn-3743.png | stáhnout (png, 2025-07-11 16:32:26)
Diagramy
Křivka zesílení signálu
- C_E_O200_ER_TR_Funktionsreserve und Blenden-Messung.png | stáhnout (png, 2025-07-12 02:13:14)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
- Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)
