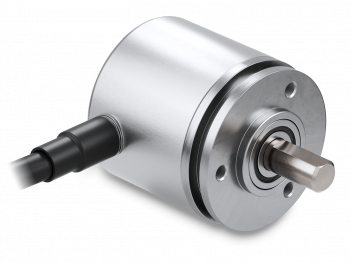

EN380.IL-SMA5.5C1H1.00360.H - Incremental encoder Baumer
- Compact encoder ø30 mm
- Optical sensing method
- Pulses per revolution 360
- Output signals HTL
- Solid shaft ø5 mm
- Maximum resistant against magnetic fields
- Suitable for precise control of position and speed
Objednací číslo: 11735477
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 8...30 VDC (HTL) |
| Ochrana proti přepólování: | Yes |
| Odolnost proti zkratu: | Yes |
| Spotřeba (typicky): |
|
| Pulzů na otáčku: | 360 |
| Fázový posun: | 90 ° ±10° |
| Střída: | 40-60 % |
| Referenční signál: | Zero pulse, width 90° ±10° |
| Typ snímání: | Optical |
| Výstupní frekvence: | ≤160 kHz (HTL) |
| Výstupní signál: | A+, B+, R+, A-, B-, R- |
| Výstupní signál | rozhraní: | HTL/push-pull |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Schválení: | UL-Listing: E217823 |
Mechanické provedení
| Rozměr (příruby): | ø30 mm |
| Typ hřídele: | ø5 x 12 mm solid shaft |
| Přípustné zatížení hřídele: |
|
| Příruba: | Synchro flange |
| Ochrana EN 60529: | IP 65 |
| Provozní rychlost: | ≤8000 rpm |
| Rozběhový točivý moment: | ≤0.1 Ncm (+20 °C) |
| Materiál: |
|
| Pracovní teplota: | -25...+85 °C |
| Relativní vlhkost: | 95 % non-condensing |
| Odolnost: |
|
| Připojení: | Cable radial, open cable end, length 1 m |
| Přibližná hmotnost: | 50 g |
Ke stažení
Datový list
Rychlý start
Prohlášení o shodě
CAD
- EN380.IL-SMA5.xCxxx.xxxxx.H / STEP | stáhnout (zip, 2026-03-03 10:58:48)
