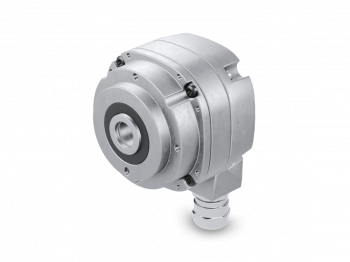

EHOG840-E12100012 - Incremental encoder Baumer
- Protection IP66
- Shaft insulation 3.5 kV
- Corrosion protection C4
- Operating temperature -30...+85 °C
- Cable length up to 200 m (HTL-P)
- Sealed and user-friendly field termination
- Blind hollow shaft ø12 mm
- Pulses per revolution 1024
Objednací číslo: 11730661
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 4.75...30 VDC (Vin = Vout, HTL/TTL) |
| Spotřeba: | ≤100 mA |
| Pulzů na otáčku: | 1024 (HTL-P) |
| Further pulses per revolution: | Pulse numbers parameterized ex works |
| Fázový posun: | Typ. 90 ° |
| Střída: | Typ. 50 % |
| Referenční signál: | Zero pulse, width 90° or 180° |
| Typ snímání: | Optical |
| Output frequency typ.: | ≤200 kHz |
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: | HTL-P (power linedriver) |
| Izolace hřídele: | Suitable up to 3.5 kV (DC) |
| Přenosová vzdálenost: | ≤200 m at 100 kHz (HTL-P) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø90 mm, length 72 mm |
| Typ hřídele: | ø12G7 mm (blind hollow shaft) |
| Přípustné zatížení hřídele: |
|
| Montážní typ: | Hollow shaft: central screw |
| Ochrana EN 60529: | IP 66 |
| Provozní rychlost: | ≤6000 rpm (mechanical) |
| Rozběhový točivý moment: | ≤82 Ncm |
| Moment setrvačnosti rotoru: | 220 gcm² |
| Materiál: |
|
| Pracovní teplota: | -30...+85 °C |
| Odolnost: |
|
| Ochrana proti korozi: |
|
| Připojení: | Terminal box with pluggable push in terminal blocks and cable gland M20 |
Ke stažení
Datový list
Rychlý start
Pracovní instrukce
Certifikáty/ osvědčení
Objednací číslo
Prohlášení o shodě
CAD
- HOG840 - blind hollow shaft / STEP | stáhnout (zip, 2026-03-03 10:59:25)
