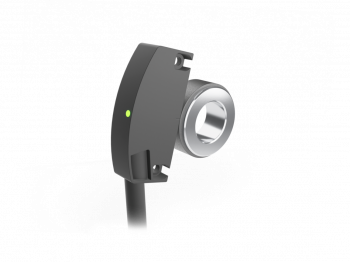

EB260F.IR-2N052.VU5C1.01024L - Incremental encoder – bearingless Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

LowHarmonics auto-calibration eliminates temperature and mechanical signal errors
For precise control of position and speed
Smart condition monitoring with Airgap Monitor
Bearingless design for compact integration
Immune to dust, moisture, shaft currents and wear
Intuitive parameterization of resolution, interface and speed monitor
Magnetic rotor not included in delivery

Objednací číslo: 11286736
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	4.5...30 VDC 18...30 VDC (IO-Link)
Ochrana proti přepólování:	Yes, to 0 V
Odolnost proti zkratu:	Yes
Spotřeba:	≤100 mA
Čas inicializace:	≤ 300 ms after power on
Rozhraní:	Incremental and IO-Link
Výstupní signál:	A+, B+, A-, B-, S+/IO-Link
Systémová odchylka:	Typ. ±0.1° (+20 °C, EBS.R-2N052)
Typ snímání:	Magnetic
Indikátor stavu:	LED green/red
Odolnost proti rušení dle:	DIN EN 61000-6-2
Vyzařované rušení dle:	DIN EN 61000-6-4
Schválení:	CE UL

Elektrické vlastnosti (obdélníkové pulsy)

Pulzů na otáčku:	1024 (1 - 65536 programmable)
Fázový posun:	90 ° ±20°
Výstupní frekvence:	≤500 kHz
Výstupní signál \| rozhraní:	HTL/TTL (Vin = Vout) TTL/RS422 (programmable) IO-Link

Technické údaje - elektrické jmenovité hodnoty (IO-Link)

IO-Link verze:	1.1
Popis zařízení:	Identification and diagnosis
IO-Link připojení:	Class A
Modulační rychlost (baud rate):	230.4 kBaud (COM 3)
Čas cyklu:	≥ 1 ms
Procesní data:	72 Bit
Struktura procesních dat:	Bit 0 = SSC1 (speed monitor) Bit 1 = SSC2 (direction monitor) Bit 2 = quality Bit 3 = alarm Bit 4 = SSC3 (standstill monitor) Bit 7 = condition monitoring Bit 8-39 = 32 Bit Position Bit 40-71 = 32 Bit Speed
Další údaje:	Signal quality value Working distance (airgap) Device temperature Device status Statistic data
Nastavitelné parametry:	User data (3 x 32 Byte) Interpolation settings Speed filter Condition monitoring Motion monitor settings Digital switch output settings

Mechanické provedení

Typ hřídele:	ø8...22 mm (through hollow shaft)
Rozměry (Š x V x D):	23 x 11 x 50 mm
Ochrana EN 60529:	IP 66 IP 67
Provozní rychlost:	≤20000 rpm (EBS.R-2N052)
Pracovní vzdálenost:	0.1 - 1.5 mm (radial air gap) ± 3.0 mm (axial misalignment)
Materiál:	Housing: polyamide
Pracovní teplota:	-40...+95 °C
Relativní vlhkost:	EN 60068-2-30:2005 95 % condensation permitted
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 500 g, 1 ms
Pitch:	2 mm (nominal)
Přibližná hmotnost:	30 g
Připojení:	Cable 1 m

Nákresy

Výkresy

EB260F.IR-2N_cable_MZ01_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:12)
EB260F.IR-2N_cable_EBS.R-2N052.S0xx_MZ02_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:12)
EB260F.IR-2N_cable_EBS.R-2N052.B022_MZ02_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:12)
EB260F.IR-2N_cable_EBS.R-2N052.U_MZ01_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:12)

Ke stažení

Datový list

Data sheet – EB260F.IR-2N052.VU5C1.01024L | stáhnout | zobrazit (DE, pdf, 2025-12-16 13:37:08)
Data sheet – EB260F.IR-2N052.VU5C1.01024L | stáhnout | zobrazit (EN, pdf, 2025-12-16 13:37:08)

Rychlý start

EB260 / EB260F | stáhnout | zobrazit (EN/DE/FR, pdf, 2026-04-20 07:32:05)

Příručka k softwaru

EB260 / EB260F / EB260K | stáhnout | zobrazit (DE, pdf, 2026-03-03 22:53:21)
EB260 / EB260F / EB260K | stáhnout | zobrazit (EN, pdf, 2026-03-03 22:53:20)

CAD

Baumer_EB260(F).IR-xxxxx.VxxCx / STEP | stáhnout (zip, 2026-03-03 11:00:12)
Baumer_EB260F.IR-2N052_EBS.R-2N052.S_D31.1 / STEP | stáhnout (zip, 2026-03-03 11:00:12)
Baumer_EB260F.IR-2N052_EBS.R-2N052.B_D31.1 / STEP | stáhnout (zip, 2026-03-03 11:00:12)
Baumer_EB260F.IR-2N052_EBS.R-2N052.U_D31.1 / STEP | stáhnout (zip, 2026-03-03 11:00:12)

Software

Baumer Sensor Suite | stáhnout (zip, 2026-06-03 13:40:26)

Příslušenství

Obsahuje:Magnetické stupnice Montážní příslušenství Programovací příslušenství

Magnetické stupnice

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (5) / Popis	Produktová skupina	Skladová dostupnost
	EBS.R-2N052.B022.N10.H0031 Obj. číslo: 11724908 2 mm pitch 52 poles on an outside diameter of 31.1 mm For cost-efficient bonding For 22 mm shaft diameter		na dotaz
	EBS.R-2N052.S012.A16.H0031 Obj. číslo: 11728696 2 mm pitch 52 poles on an outside diameter of 31.1 mm Simple screw mounting For 12 mm shaft diameter		na dotaz
	EBS.R-2N052.S014.A16.H0031 Obj. číslo: 11728695 2 mm pitch 52 poles on an outside diameter of 31.1 mm Simple screw mounting For 14 mm shaft diameter		na dotaz
	EBS.R-2N052.U012.S12.H0031 Obj. číslo: 11728703 2 mm pitch 52 poles on an outside diameter of 31.1 mm Precise bonding, press or heat-shrink mounting For 12 mm shaft diameter		na dotaz
	EBS.R-2N052.U014.S12.H0031 Obj. číslo: 11728704 2 mm pitch 52 poles on an outside diameter of 31.1 mm Precise bonding, press or heat-shrink mounting For 14 mm shaft diameter		na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	Mounting kit EB200/EB260 Obj. číslo: 11250175 Mounting kit for bearingless encoder Contains spacer tape for adjusting the air gap		na dotaz

Programovací příslušenství

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	USB-C IO-Link Master Obj. číslo: 11234828 Compact IO-Link master perfectly suited for testing and getting to know IO-Link sensors Simple power supply via USB-C Quick and easy connection with the Baumer Sensor Suite Specifically designed with the needs of engineering and service in mind		10 ks
