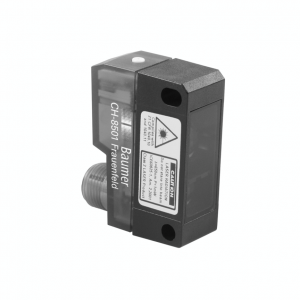

OPDK 14P1903/S14 - Retro-reflective sensors - for longer ranges

OPDK 14P1903/S14 - Retro-reflective sensors - for longer ranges
Objednací číslo: 11001304
  • retro-reflective laser sensor
  • 4,5 m
  • pulsed red laser diode
  • PNP
  • Teach-in
  • connector M12 4 pin
  • -10 … 50 °C
  • IP 67
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Typ: Retro-reflective laser sensor
Verze:
  • Transparency object detection
  • Single lens optics
Zdroj světla: Pulsed red laser diode
Skutečný rozsah Sb: 4.5 m
jmenovitý rozsah: 5.2 m
Opakovatelnost: 0.1 mm at laser focus
Polarizační filtr: Yes
Světelný indikátor: LED yellow
Indikace napájení: LED green
Nastavení citlivosti: Teach-in
Třída laseru: 1
Vzdálenost k zaostření paprsku: 100 mm
Vlnová délka: 650 nm

Elektrické parametry

Doba odezvy: < 0.25 ms
Rozsah napájecího napětí +Vs: 10 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 35 mA
Běžná spotřeba proudu: 25 mA
Pokles napětí Vd: < 2.2 VDC
Výstupní funkce: Light operate
Výstupní obvod: PNP
Výstupní proud: < 100 mA
Uložení poslední hodnoty po vypnutí: Non volatile
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Šířka | průměr: 14.8 mm
Výška | Délka: 43 mm
Hloubka: 31 mm
Typ: Rectangular
Materiál pouzdra: Plastic (ASA, MABS)
Materiál krycího skla: PMMA
Způsoby připojení: Connector M12 4 pin

Okolní podmínky

Pracovní teplota: -10 - +50 °C
Třída krytí: IP 67
