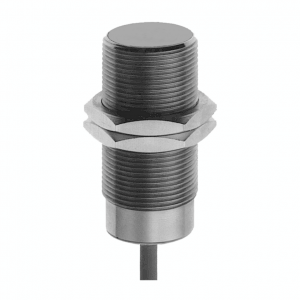

CFAM 30N3600 - Capacitive proximity sensors
- 15 mm
- NPN break function (NC)
- potentiometer, 18 turn
- cable, 2 m
- -25 … 75 °C
- IP 65
Objednací číslo: 10119707
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Nominální snímací vzdálenost Sn: | 15 mm |
| Snímací vzdálenost Sn (nastavitelná): | 4 - 15 mm |
| Montážní typ: | Flush |
| Zemnící elektroda: | Yes |
| Teplotní drift: | ± 15 % (+10 ... +70 °C) |
| Nastavení citlivosti: | Potentiometer, 18 turn |
| Výstupní indikátor: | LED yellow |
| Typ měření: | Contactless |
Oblasti použití
| Detekce nevodivých materiálů: | Yes |
| Detekce naplnění přes stěnu nádoby: | Yes |
| Přímý kontakt s kapalinami: | No |
| Detekce objektu: | Yes |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 20 mA |
| Výstupní obvod: | NPN break function (NC) |
| Výstupní proud: | 200 mA |
| Pokles napětí Vd: | <1.5 VDC |
| Spínací frekvence: | 50 Hz |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 30 mm |
| Délka pouzdra: | 71 mm |
| Způsoby připojení: | Cable, L=2 m |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 65 |
Nákresy
Výkresy
- 0918-CFAM_30_Pot_Kabel.png | stáhnout (png, 2025-07-11 19:32:00)
Diagram připojení
- Zchn-0437-B.png | stáhnout (png, 2025-07-11 17:33:49)
Ke stažení
Datový list
Certifikáty/ osvědčení
CAD
