CFAM 18P3600/S14 - Capacitive proximity sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

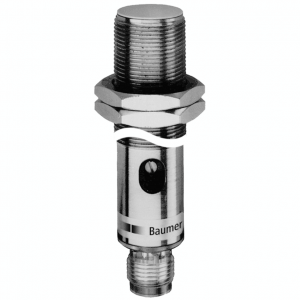

CFAM 18P3600/S14 - Capacitive proximity sensors

8 mm
PNP break function (NC)
potentiometer, 12 turn
connector M12
-25 … 75 °C
IP 65

Objednací číslo: 10119694
Výrobce: Baumer Electric AG

Dostupnost: 3 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Nominální snímací vzdálenost Sn:	8 mm
Snímací vzdálenost Sn (nastavitelná):	2 - 8 mm
Montážní typ:	Flush
Zemnící elektroda:	Yes
Teplotní drift:	± 15 % (+10 ... +70 °C)
Nastavení citlivosti:	Potentiometer, 12 turn
Výstupní indikátor:	LED yellow
Typ měření:	Contactless

Oblasti použití

Detekce nevodivých materiálů:	Yes
Detekce naplnění přes stěnu nádoby:	Yes
Přímý kontakt s kapalinami:	No
Detekce objektu:	Yes

Elektrické parametry

Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Výstupní obvod:	PNP break function (NC)
Výstupní proud:	200 mA
Pokles napětí Vd:	<1.5 VDC
Spínací frekvence:	50 Hz
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Rozměry:	18 mm
Délka pouzdra:	78.5 mm
Způsoby připojení:	Connector M12

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 65

Nákresy

Výkresy

0915-CFAM_18_Pot_S14.png | stáhnout (png, 2025-07-11 19:31:41)

Diagram připojení

Zchn-0437-C.png | stáhnout (png, 2025-07-11 17:34:07)

Ke stažení

Datový list

Data sheet – CFAM 18P3600/S14 | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:24:19)
Data sheet – CFAM 18P3600/S14 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:24:19)
Data sheet – CFAM 18P3600/S14 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:24:19)

Certifikáty/ osvědčení

DoC / CoC - Cxxx_18 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:24:38)

CAD

CFAM 18P3600/S14 / STEP | stáhnout (zip, 2025-07-11 16:00:35)
CFAM 18P3600/S14 / PARASOLIDS | stáhnout (zip, 2025-04-28 17:02:09)
ePlan macro - 10119694 | stáhnout (edz, 2023-09-20 09:51:00)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Kabely s volným koncem LED-Kabely s volným koncem

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Produkt (4)	Produktová skupina	Skladová dostupnost
ZCONV-ALL.IMPM12 - Adapter for pulse stretching M12	Periferie	na dotaz
ZCONV-ALL.POLM12 - Converter PNP/NPN - M12 x 1	Periferie	na dotaz
ZTEST-ALL.ANALOG - Test unit for sensors analog & digital	Periferie	na dotaz
ZTEST-ALL.DIGITAL - Test unit for sensors digital	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (10) / Popis	Produktová skupina	Skladová dostupnost
Mounting base Material: Plastic (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting plate series 500 and ø18 mm Material: Steel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	2 ks
Mounting rod 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	1 ks
Sensofix series 18 - Sensofix series 18 Clamps made of stainless steel Ball pivots made of galvanized steel Mounting panel made of stainless steel	Montážní příslušenství	na dotaz
Two-way connector Material: Plastic (PA) Part of an assembly	Montážní příslušenství	5 ks

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (56) / Popis	Délka kabelu	Skladová dostupnost
CAM12.A3-11230331 M12, samice, A-kódování, 3-póly; PUR, 200 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	> 15 ks
CAM12.A3-11230332 M12, samice, A-kódování, 3-póly; PUR, 500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	> 15 ks
CAM12.A3-11230333 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230340 M12, samice, A-kódování, 3-póly; PUR, 500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	> 15 ks
CAM12.A3-11230341 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230385 M12, samice, A-kódování, 3-póly; PUR, 200 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	> 15 ks
CAM12.A3-11230407 M12, samice, A-kódování, 3-póly; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A3-11230408 M12, samice, A-kódování, 3-póly; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A3-11230502 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230503 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230506 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, stíněný, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230507 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, stíněný, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230854 M12, samice, A-kódování, 3-póly; PUR, 300 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	3 m	na dotaz
CAM12.A3-11230855 M12, samice, A-kódování, 3-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	15 m	na dotaz
CAM12.A3-11230856 M12, samice, A-kódování, 3-póly; PUR, 300 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	3 m	na dotaz
CAM12.A3-11230857 M12, samice, A-kódování, 3-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	15 m	na dotaz
CAM12.A3-11230862 M12, samice, A-kódování, 3-póly; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A3-11230863 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230864 M12, samice, A-kódování, 3-póly; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A3-11230865 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230914 M12, samice, A-kódování, 3-póly; TPE-S, 200 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	2 m	na dotaz
CAM12.A3-11230915 M12, samice, A-kódování, 3-póly; TPE-S, 1000 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	10 m	na dotaz
CAM12.A3-11230916 M12, samice, A-kódování, 3-póly; TPE-S, 200 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	2 m	na dotaz
CAM12.A3-11230917 M12, samice, A-kódování, 3-póly; TPE-S, 1000 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	10 m	na dotaz
CAM12.A3-11230925 M12, female, A-coded; 3-poles; TPE-S, 200 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	2 m	na dotaz
CAM12.A3-11230926 M12, female, A-coded; 3-poles; TPE-S, 1000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	10 m	na dotaz
CAM12.A3-11230927 M12, female, A-coded; 3-poles; TPE-S, 200 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	2 m	na dotaz
CAM12.A3-11230928 M12, female, A-coded; 3-poles; TPE-S, 1000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	10 m	na dotaz
CAM12.A3-11232807 M12, female, A-coded, 3-poles; PUR, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232808 M12, female, A-coded, 3-poles; PUR, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232810 M12, female, A-coded, 3-poles; PUR, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232811 M12, female, A-coded, 3-poles; PUR, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232816 M12, female, A-coded, 3-poles; PUR, 100 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232817 M12, female, A-coded, 3-poles; PUR, 300 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	3 m	na dotaz
CAM12.A3-11232818 M12, female, A-coded, 3-poles; PUR, 1500 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	15 m	na dotaz
CAM12.A3-11232819 M12, female, A-coded, 3-poles; PUR, 2000 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232821 M12, female, A-coded; 3-poles; PUR, 100 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232822 M12, female, A-coded; 3-poles; PUR, 300 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	3 m	na dotaz
CAM12.A3-11232823 M12, female, A-coded; 3-poles; PUR, 1500 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	15 m	na dotaz
CAM12.A3-11232824 M12, female, A-coded; 3-poles; PUR, 2000 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232836 M12, female, A-coded; 3-poles; TPE-S, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232837 M12, female, A-coded; 3-poles; TPE-S, 300 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232838 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232839 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232841 M12, female, A-coded; 3-poles; TPE-S, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232842 M12, female, A-coded; 3-poles; TPE-S, 300 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232843 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232844 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232861 M12, female, A-coded; 3-poles; TPE-S, 100 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232862 M12, female, A-coded; 3-poles; TPE-S, 300 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232863 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232864 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232866 M12, female, A-coded; 3-poles; TPE-S, 100 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232867 M12, female, A-coded; 3-poles; TPE-S, 300 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232868 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232869 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz

LED-Kabely s volným koncem
