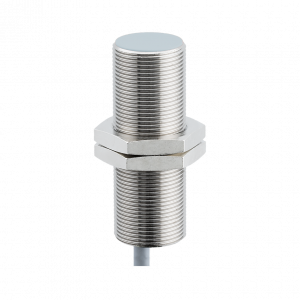

IR18.P08F-Q50.NC1Z.7BCV - Inductive proximity switch - factor 1 - all metals

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

IR18.P08F-Q50.NC1Z.7BCV - Inductive proximity switch - factor 1 - all metals

Cylindrical standard housing for versatile use
Factor 1 - Same high distances on any metal
Extended sensing distance for maximum reliability
Lowest serial dispersion due to end-of-line calibration
Robust even in demanding environments
Temperature and long-term stable switching behavior

Objednací číslo: 11119479
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Quasi-flush
Speciální typ:	Factor 1
Nominální snímací vzdálenost Sn:	8 mm
Zajištěná snímací vzdálenost Sa:	≤ 81 % of Sn
Reálná snímací vzdálenost Sr:	± 10 % von Sn
Teplotní drift:	± 10 % of Sr
Hystereze:	3 - 20 % of Sr
Výstupní indikátor:	LED red
Korekční faktor:	Mild steel 100 %, stainless steel 100 %, aluminum 100 %, copper 100 %
Referenční objekt:	Fe360 24 x 24 x 1 mm

Elektrické parametry

Spínací frekvence:	500 Hz
Rozsah napájecího napětí +Vs:	5 - 36 VDC
Maximální spotřeba proudu (bez zátěže):	12 mA
Výstupní obvod:	NPN break function (NC)
Pokles napětí Vd:	<2 VDC
Výstupní proud:	200 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál aktivní části:	PBT
Materiál pouzdra:	Brass nickel plated
Rozměry:	18 mm
Délka pouzdra:	50 mm
Způsoby připojení:	Cable, L=2 m
utahovací moment max.:	40 Nm
Hmotnost:	100 g

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Skladovací teplota:	-25 - +75 °C
Třída krytí:	IP 67
Odolnost vibracím:	IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis
Odolnost vůči zkratu:	IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction

Bezpečnost

MTTF:	775 years
Diagnostic coverage (DC):	0 %

Kabel

Délka kabelu:	200 cm
Stíněný:	No
Vnější plášť: Materiál:	PVC
Průměr kabelu:	4.2 mm
Průřez vodičů:	0.25 mm²
Izolace: Materiál:	PVC
Ohýbací rádius (pevná instalace):	5 × outer diameter
Ohýbací rádius (pohyblivá instalace):	10 × outer diameter

Nákresy

Výkresy

0084-IFRM_18xxxA3_L.png | stáhnout (png, 2025-07-11 19:17:25)

Diagram připojení

Zchn-0437-B.png | stáhnout (png, 2025-07-11 17:33:49)

Diagram odezvy

IR18_P06F-F_FD_Schaltkeule_91_EN.png | stáhnout (png, 2025-07-12 08:04:35)

Ke stažení

Datový list

Data sheet – IR18.P08F-Q50.NC1Z.7BCV | stáhnout | zobrazit (ZH, pdf, 2025-04-11 10:36:03)
Data sheet – IR18.P08F-Q50.NC1Z.7BCV | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:29)
Data sheet – IR18.P08F-Q50.NC1Z.7BCV | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:29)

Certifikáty/ osvědčení

DoC / CoC - Ixxx_18 | stáhnout | zobrazit (DE/EN/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:32:08)
MTTF_11119479 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:10:25)

CAD

IR18.xxxx-F50.xxxx.7BCV / STEP | stáhnout (zip, 2025-07-11 19:40:17)
