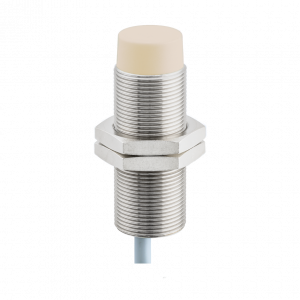

IFRR 18P13T1/L-9 - Inductive proximity switch - washdown
- 12 mm
- PNP make function (NO)
- cable PVC, 2 m
- -40 … 80 °C
- IP 68/69K & proTect+
Objednací číslo: 11016018
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: 9 ks
Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Non-flush |
| Speciální typ: | Washdown design |
| Nominální snímací vzdálenost Sn: | 12 mm |
| Hystereze: | 2 - 15 % of Sr |
| Výstupní indikátor: | LED red |
| Schválení | Osvědčení: | Ecolab |
Elektrické parametry
| Spínací frekvence: | 500 Hz |
| Rozsah napájecího napětí +Vs: | 6 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 10 mA |
| Výstupní obvod: | PNP make function (NO) |
| Pokles napětí Vd: | <2 VDC |
| Výstupní proud: | 200 mA |
| Výstupní proud (při čistící teplotě): | < 100 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál aktivní části: | LCP |
| Materiál pouzdra: | Stainless steel 1.4404 (V4A); LSR |
| Rozměry: | 18 mm |
| Délka pouzdra: | 55 mm |
| Způsoby připojení: | Cable PVC, 2 m |
| utahovací moment max.: | 55 Nm (Front: 38 Nm) |
Okolní podmínky
| Pracovní teplota: | -40 - +80 °C |
| Čistící teplota: | 80 - +100 °C (30 min/day) |
| Třída krytí: | IP 68/69K & proTect+ |
| Odolnost vibracím: | EN 61373: 2010 (category 3), 5h per axis (14.4 gRMS, 10-500 Hz, EN 60068-2-64) |
| Odolnost vůči zkratu: | EN 61373: 2010 (category 3), 10 bumps per axis (100 g, 6 ms, EN 60068-2-27) |
Nákresy
Výkresy
- 2392-IFRR_18xx3T1_L-9.png | stáhnout (png, 2025-07-11 19:58:34)
Diagram připojení
- Zchn-0437-C.png | stáhnout (png, 2025-07-11 17:34:07)
