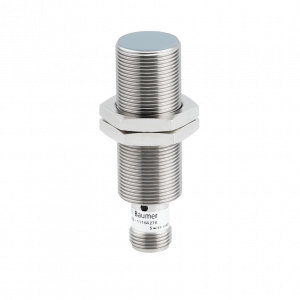

IFRM 18P37A3/S14L - Inductive proximity switch

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

IFRM 18P37A3/S14L - Inductive proximity switch

8 mm
PNP break function (NC)
connector M12
-25 … 75 °C
IP 67

Objednací číslo: 11078656
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Quasi-flush
Nominální snímací vzdálenost Sn:	8 mm
Hystereze:	3 - 20 % of Sr
Výstupní indikátor:	3 port LED red

Elektrické parametry

Spínací frekvence:	500 Hz
Rozsah napájecího napětí +Vs:	6 - 36 VDC
Maximální spotřeba proudu (bez zátěže):	10 mA
Výstupní obvod:	PNP break function (NC)
Pokles napětí Vd:	<2 VDC
Výstupní proud:	200 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál aktivní části:	PBT
Materiál pouzdra:	Brass nickel plated
Rozměry:	18 mm
Délka pouzdra:	60 mm
Způsoby připojení:	Connector M12
utahovací moment max.:	40 Nm

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 67

Nákresy

Výkresy

0082-IFRM_18xxxA3_S14L.png | stáhnout (png, 2025-07-11 19:17:05)

Diagram připojení

Zchn-0437-Y.png | stáhnout (png, 2025-07-11 17:35:55)

Ke stažení

Datový list

Data sheet – IFRM 18P37A3/S14L | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:30:22)
Data sheet – IFRM 18P37A3/S14L | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:30:21)
Data sheet – IFRM 18P37A3/S14L | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:30:21)

Certifikáty/ osvědčení

DoC / CoC - Ixxx_18 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:32:08)

CAD

ePlan macro - 11078656 | stáhnout (edz, 2023-09-20 09:47:50)

Příslušenství

Obsahuje:Periferie Montážní příslušenství Kabely s volným koncem LED-Kabely s volným koncem

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Produkt (3)	Produktová skupina	Skladová dostupnost
ZCONV-ALL.IMPM12 - Adapter for pulse stretching M12	Periferie	na dotaz
ZTEST-ALL.ANALOG - Test unit for sensors analog & digital	Periferie	na dotaz
ZTEST-ALL.DIGITAL - Test unit for sensors digital	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (13) / Popis	Produktová skupina	Skladová dostupnost
Mounting base Material: Plastic (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting plate series 500 and ø18 mm Material: Steel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	2 ks
Mounting rod 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	1 ks
Sensofix series 18 - Sensofix series 18 Clamps made of stainless steel Ball pivots made of galvanized steel Mounting panel made of stainless steel	Montážní příslušenství	na dotaz
Two-way connector Material: Plastic (PA) Part of an assembly	Montážní příslušenství	5 ks
ZADAP-M18.LONG - Mounting bracket long series 18 (L design) Material: Steel galvanized	Montážní příslušenství	10 ks
ZADAP-M18.SHORT - Mounting bracket short series 18 (L design) Material: Steel galvanized	Montážní příslušenství	na dotaz
ZADAP-M18.STANDARD - Mounting bracket series 18 Material: Steel galvanized	Montážní příslušenství	na dotaz

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (56) / Popis	Délka kabelu	Skladová dostupnost
CAM12.A3-11230331 M12, samice, A-kódování, 3-póly; PUR, 200 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	> 15 ks
CAM12.A3-11230332 M12, samice, A-kódování, 3-póly; PUR, 500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	> 15 ks
CAM12.A3-11230333 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230340 M12, samice, A-kódování, 3-póly; PUR, 500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	> 15 ks
CAM12.A3-11230341 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230385 M12, samice, A-kódování, 3-póly; PUR, 200 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	> 15 ks
CAM12.A3-11230407 M12, samice, A-kódování, 3-póly; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A3-11230408 M12, samice, A-kódování, 3-póly; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A3-11230502 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230503 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230506 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, stíněný, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230507 M12, samice, A-kódování, 3-póly; TPE-S, 500 cm, stíněný, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	5 m	na dotaz
CAM12.A3-11230854 M12, samice, A-kódování, 3-póly; PUR, 300 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	3 m	na dotaz
CAM12.A3-11230855 M12, samice, A-kódování, 3-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	15 m	na dotaz
CAM12.A3-11230856 M12, samice, A-kódování, 3-póly; PUR, 300 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	3 m	na dotaz
CAM12.A3-11230857 M12, samice, A-kódování, 3-póly; PUR, 1500 cm, volný konec Vhodný pro dragchain; vhodné pro robotiku ± 180°/m Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	15 m	na dotaz
CAM12.A3-11230862 M12, samice, A-kódování, 3-póly; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A3-11230863 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230864 M12, samice, A-kódování, 3-póly; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A3-11230865 M12, samice, A-kódování, 3-póly; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A3-11230914 M12, samice, A-kódování, 3-póly; TPE-S, 200 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	2 m	na dotaz
CAM12.A3-11230915 M12, samice, A-kódování, 3-póly; TPE-S, 1000 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	10 m	na dotaz
CAM12.A3-11230916 M12, samice, A-kódování, 3-póly; TPE-S, 200 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	2 m	na dotaz
CAM12.A3-11230917 M12, samice, A-kódování, 3-póly; TPE-S, 1000 cm, volný konec Vhodné pro dragchain; vhodné pro robotiku ± 180°/m; vhodné pro potraviny a nápoje Hlava A: IP65, IP68, IP69K Testováno ECOLAB Bez halogenů	10 m	na dotaz
CAM12.A3-11230925 M12, female, A-coded; 3-poles; TPE-S, 200 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	2 m	na dotaz
CAM12.A3-11230926 M12, female, A-coded; 3-poles; TPE-S, 1000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	10 m	na dotaz
CAM12.A3-11230927 M12, female, A-coded; 3-poles; TPE-S, 200 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	2 m	na dotaz
CAM12.A3-11230928 M12, female, A-coded; 3-poles; TPE-S, 1000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	10 m	na dotaz
CAM12.A3-11232807 M12, female, A-coded, 3-poles; PUR, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232808 M12, female, A-coded, 3-poles; PUR, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232810 M12, female, A-coded, 3-poles; PUR, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232811 M12, female, A-coded, 3-poles; PUR, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232816 M12, female, A-coded, 3-poles; PUR, 100 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232817 M12, female, A-coded, 3-poles; PUR, 300 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	3 m	na dotaz
CAM12.A3-11232818 M12, female, A-coded, 3-poles; PUR, 1500 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	15 m	na dotaz
CAM12.A3-11232819 M12, female, A-coded, 3-poles; PUR, 2000 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232821 M12, female, A-coded; 3-poles; PUR, 100 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	1 m	na dotaz
CAM12.A3-11232822 M12, female, A-coded; 3-poles; PUR, 300 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	3 m	na dotaz
CAM12.A3-11232823 M12, female, A-coded; 3-poles; PUR, 1500 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	15 m	na dotaz
CAM12.A3-11232824 M12, female, A-coded; 3-poles; PUR, 2000 cm, shielded, free cable end Dragchain capable Head A: IP65, IP66K, IP67 Cable: good resistance against chemicals, flames, oils Halogen free	20 m	na dotaz
CAM12.A3-11232836 M12, female, A-coded; 3-poles; TPE-S, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232837 M12, female, A-coded; 3-poles; TPE-S, 300 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232838 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232839 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232841 M12, female, A-coded; 3-poles; TPE-S, 100 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232842 M12, female, A-coded; 3-poles; TPE-S, 300 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232843 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232844 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232861 M12, female, A-coded; 3-poles; TPE-S, 100 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232862 M12, female, A-coded; 3-poles; TPE-S, 300 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232863 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232864 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz
CAM12.A3-11232866 M12, female, A-coded; 3-poles; TPE-S, 100 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	1 m	na dotaz
CAM12.A3-11232867 M12, female, A-coded; 3-poles; TPE-S, 300 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	3 m	na dotaz
CAM12.A3-11232868 M12, female, A-coded; 3-poles; TPE-S, 1500 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	15 m	na dotaz
CAM12.A3-11232869 M12, female, A-coded; 3-poles; TPE-S, 2000 cm, shielded, free cable end Dragchain capable; suitable for robotics ± 180 °/m; suitable for food & beverage Head A: IP65, IP68, IP69K ECOLAB tested Halogen free	20 m	na dotaz

LED-Kabely s volným koncem
