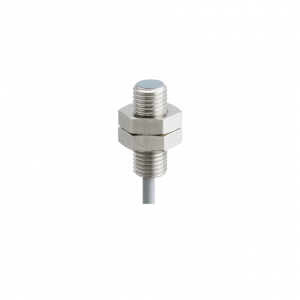

IFRM 08P3713/L - Inductive proximity switch - subminiature
- 2 mm
- PNP break function (NC)
- cable, 2 m
- -25 … 75 °C
- IP 67
Objednací číslo: 10230289
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Nominální snímací vzdálenost Sn: | 2 mm |
| Hystereze: | 3 - 20 % of Sr |
| Výstupní indikátor: | LED red |
Elektrické parametry
| Spínací frekvence: | 5 kHz |
| Rozsah napájecího napětí +Vs: | 6 - 36 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | PNP break function (NC) |
| Pokles napětí Vd: | <2 VDC |
| Výstupní proud: | 200 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál aktivní části: | PBT |
| Materiál pouzdra: | Stainless steel |
| Rozměry: | 8 mm |
| Délka pouzdra: | 22 mm |
| Způsoby připojení: | Cable, L=2 m |
| utahovací moment max.: | 10 Nm (Front: 7 Nm) |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 0917-IFRM_08xxx13_L.png | stáhnout (png, 2025-07-11 19:31:53)
Diagram připojení
- Zchn-0437-C.png | stáhnout (png, 2025-07-11 17:34:07)
Ke stažení
Datový list
Certifikáty/ osvědčení
CAD
- ePlan macro - 10230289 | stáhnout (edz, 2023-09-20 09:49:00)
