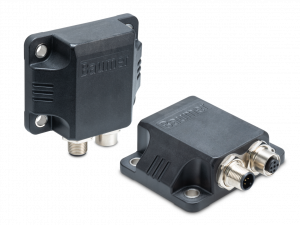

GIM700DR - 2-dimensional

GIM700DR - 2-dimensional
  • High measurement accuracy in dynamic applications
  • Rugged housing for tough environment
  • Interface CANopen®, SAE J1939
  • Connection 2 x M12
  • E1 compliant design
  • Protection up to IP 69K
  • Corrosion protection CX (C5-M)
Objednací číslo: GIM700DR-2-dimensional
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 8...36 VDC
Ochrana proti přepólování: Yes
Odolnost proti zkratu: Yes
Spotřeba: ≤30 mA (24 VDC)
Čas inicializace: ≤ 1 s after power on
Rozhraní:
  • CANopen®
  • SAE J1939
Měřící rozsah:
  • ±90° (inclination sensor, ±180° on request)
  • ±6 g (accelerometer, triaxial)
  • ±250°/s (gyroscope, triaxial, Z-axis 125°/s)
Rozlišení: 0.01 ° (configurable, Default: 0.1°)
Dynamická přesnost typ.: ±0.5° (see general information)
Statická přesnost typ.: ±0.3° (+25 °C)
Teplotní koeficient: Typ. ≤± 0.01 °/K (zero position)
Rychlost snímání: 100 Hz
Limitní frekvence: 1...30 Hz / low pass filter up to 6th order (configurable, gyroscope also bandpass)
Ochrana proti napěťovým špičkám:
  • ISO 16750-2 for 12 V/24 V systems
  • Pulse 5b (test criteria A)
Odolnost proti rušení dle:
  • EN 61000-6-2
  • ISO 11452-2:2004*
  • ISO 7637-2:2004*
  • ISO 10605:2008 + Amd 1:2014 (CD ±8 kV / AD ±15 kV)
  • * Severity level according to ECE R10 (Rev. 5)
Vyzařované rušení dle:
  • EN 61000-6-4
  • CISPR 25:2008 (30...1000 MHz)
  • ISO 7637-2:2004*
  • * Severity level according to ECE R10 (Rev. 5)
Schválení: CE

Mechanické provedení

Rozměry (Š x V x D): 77 x 62 x 27 mm
Ochrana EN 60529:
  • IP 67
  • IP 68
  • IP 69K (ISO 20653)
Materiál: Housing: polyamide (glass fiber reinforced), Aluminium coated
Ochrana proti korozi:
  • EN 60068-2-52 Salt mist
  • for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota: -40...+85 °C (see general information)
Odolnost:
  • EN 60068-2-6
  • Vibration 20 g, 60-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Změny v teplotě: EN 60068-2-14, -40-+85 °C, 5 cycles
Přibližná hmotnost: 134 g
Připojení: Flange connector M12, 5-pin
