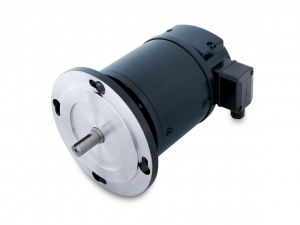

TDP 13, TDPZ 13

TDP 13, TDPZ 13
  • Low response time
  • Open circuit voltage 20...200 mV per rpm
  • Solid shaft ø14...18 mm with flange
  • High signal quality due to patented LongLife technology
  • With own bearings
  • No auxiliary energy source required
Objednací číslo: TDP13,TDPZ13
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Reverzní tolerance: ≤0.1 %
Tolerance linearity: ≤0.15 %
Teplotní koeficient: ± 0.05 %/K (open-circuit)
Třída izolace: B
Kalibrační tolerance: ±3 %
Určeno pro prostředí: Humid heat, constant (IEC 60068-2-3, Ca)
Výkon:
  • TDP: 40 W (speed ≥2000 rpm)
  • TDPZ: 2x 20 W (speed ≥2000 rpm)
Časová konstanta okruhu:
  • <0.4 µs (TDP)
  • <0.2 µs (TDPZ)
Potenciál: 20...200 mV per rpm
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE

Mechanické provedení

Rozměr (příruby):
  • ø120 mm
  • ø165 mm
  • ø175 mm
Typ hřídele: ø14...18 mm solid shaft
Příruba: B5, B5k, B5s, B10 and B10w flange
Ochrana EN 60529: IP 55
Provozní rychlost: ≤6000 rpm
Točivý moment:
  • 2.5 Ncm (TDP)
  • 4.1 Ncm (TDPZ)
Moment setrvačnosti rotoru:
  • 17 kgcm² (TDP)
  • 20 kgcm² (TDPZ)
Přípustné zatížení hřídele:
  • ≤80 N axial
  • ≤100 N radial
Materiál:
  • Housing: steel
  • Shaft: stainless steel
Pracovní teplota: -30...+130 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 100 g, 6 ms
Přibližná hmotnost:
  • 8.5 kg (TDP)
  • 10 kg (TDPZ)
Připojení: Terminal box
