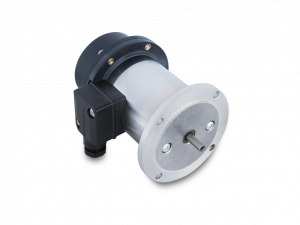

TDP 0,09

TDP 0,09
  • Low response time
  • Open circuit voltage 10...60 mV per rpm
  • Solid shaft ø6 mm with flange
  • Very high resistance to shock
  • High signal quality due to patented LongLife technology
  • Robust design
Objednací číslo: TDP0,09
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Reverzní tolerance: ≤0.1 %
Tolerance linearity: ≤0.15 %
Teplotní koeficient: ± 0.05 %/K (open-circuit)
Třída izolace: B
Kalibrační tolerance: ±3 %
Určeno pro prostředí: Humid heat, constant (IEC 60068-2-3, Ca)
Výkon: 1.2 W (speed ≥3000 rpm)
Časová konstanta okruhu: <25 µs
Potenciál: 10...60 mV per rpm
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: CE

Mechanické provedení

Rozměr (příruby): ø85 mm
Typ hřídele: ø6 mm solid shaft
Ochrana EN 60529: IP 56
Provozní rychlost: ≤10000 rpm
Točivý moment: 1.5 Ncm
Moment setrvačnosti rotoru: 0.25 kgcm²
Přípustné zatížení hřídele:
  • ≤40 N axial
  • ≤60 N radial
Materiál:
  • Housing: stainless steel / plastic
  • Shaft: stainless steel
Pracovní teplota: -30...+130 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 300 g, 1 ms
Přibližná hmotnost: 1.1 kg
Připojení: Terminal box
