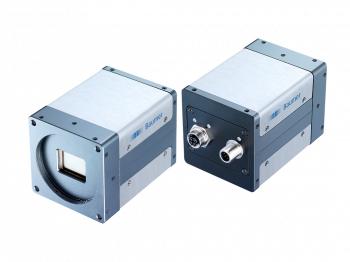

VQXT-120M.HS

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

4096 × 3068 px
ams (CMOSIS) CMV12000
APS-C CMOS
335 fps
10 GigE

Objednací číslo: 11185752
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	ams (CMOSIS) CMV12000
Mono/Color:	Mono
Typ snímače:	APS-C CMOS
Typ závěrky:	Global shutter
Rozlišení:	4096 × 3068 px
Rozměry pixelu:	5.5 × 5.5 µm
Expoziční čas:	0.01 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	14.09 e-
Saturační kapacita:	7847 e-
Dynamický rozsah:	42.9 dB
Poměr signál/šum:	38.9 dB
Kvantová účinnost:	36.2 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 4096 × 3068 px, max. 92 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 4096 × 3068 px, max. 335 fps
Formát pixelu:	Mono8

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 -31 LSB 8 Bit)
Barevné modely:	Mono

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output ROI Offset x ROI Offset y
Digitální vstupy:	2 inputs
Digitální výstupy:	2 outputs
Interní vyrovnávací paměť:	8192 MB

Rozhraní a připojení

Datové rozhraní:	10 Gigabit Ethernet, Transfer rate 10000 Mbits/sec, Gigabit Ethernet, Transfer rate 1000 Mbits/sec, connector: SACC-CI-M12FS-8CON-L180-10G
Komunikační rozhraní / napájení:	SACC-CI-M12MS-8CON-SH TOR 32 / 8 pins

Mechanické parametry

Závit objektivu:	M58-mount (F-mount, M42, C-mount via adapter)
Šířka:	70 mm
Výška:	70 mm
Hloubka:	99.15 mm
Hmotnost:	≤ 640 g (M58-mount)
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply)
Spotřeba energie:	Approx. 17.5 W @ 24 VDC

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +65 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC

Nákresy

Rozměrový výkres

11185752M1_VQXG120M_C.png | stáhnout (png, 2025-07-12 00:32:42)

Ke stažení

Datový list

Data sheet – VQXT-120M.HS | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:52:19)
Data sheet – VQXT-120M.HS | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:52:19)
Detailed data sheet – VQXT-120M.HS | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:14:47)

Rychlý start

Quick Start Guide VQXT | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:58)

Manuál

User’s Guide VQXT cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:32)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:53:09)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:31)
Compliant list for Baumer industrial cameras (10 GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

VQXT-120M.HS / STEP | stáhnout (zip, 2025-07-11 16:38:20)
ePlan macro - 11185752 | stáhnout (edz, 2023-09-20 09:52:00)

Software

Baumer IPConfig Tool v2.0.2 (Windows) | stáhnout (EN, zip, 2025-07-11 18:04:40)
