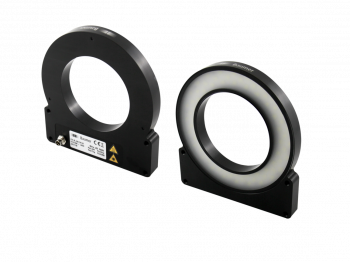

Baumer ZVI-RL-80/141-R

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Zábleskové červené kruhové LED osvětlení
Červená (625 nm)
Úhel vyzařování 90°
Integrated LED controller with 4 operating modes
IP54

Objednací číslo: 11731494
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Parametry

Nákresy

Diagramy

Ke stažení

Podpora

Podobné produkty

Parametry

Základní parametry

Výrobce:

Baumer

Vlastnosti osvětlení

Barva / Vlnová délka:	Red / 625 nm
Úhel paprsku:	90°
Operating modes:	steady light steady light with brightness control flashed light with PNP sourcing flashed light with NPN sourcing
Doporučená vzdálenost osvětlení:	150 mm ... 300 mm

Elektrické parametry

Konektory:	M8/4-pin male connector
Pracovní napětí:	24 VDC
Max. délka trvání záblesku:	20 ms
Spotřeba energie:	approx. 9 W (steady light) approx. 25 W (flashed light)

Mechanické parametry

Typ osvětlení:	ring light
Rozměry:	141 mm x 130 mm x 14 mm
Vnitřní průměr:	80 mm
Rozměry osvětlené oblasti:	inner diameter 87 mm outer diameter 121 mm
Materiál krycího skla:	PMMA (acrylic glass)
Materiál pouzdra:	aluminum (anodized, black)
Hmotnost:	≤ 300 g

Podmínky prostředí

Pracovní teplota:	0 - +30 °C 0 - +45 °C with thermal connection
Prohlášení o shodě:	CE RoHS
Vlhkost:	30 - 70 %
Třída krytí:	IP 54

Nákresy

Rozměrový výkres

Baumer-ZVI-RL-80_141-vis.png | stáhnout (png, 2025-07-12 08:12:13)

Schématický diagram

ZVI_FD_SchaltverhaltenAnsteuerungsvarianten_91-bg_screen.png | stáhnout (png, 2025-07-12 08:01:50)

Diagramy

Zapojení konektoru

Pinbelegung_Baumer_ZVI-BL-M8_EN.pdf | stáhnout | zobrazit (pdf, 2025-05-09 06:36:17)

Ke stažení

Datový list

Data sheet – Baumer ZVI-RL-80/141-R | stáhnout | zobrazit (DE, pdf, 2025-05-09 06:47:04)
Data sheet – Baumer ZVI-RL-80/141-R | stáhnout | zobrazit (EN, pdf, 2025-05-09 06:45:14)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:54:54)

CAD

STEP | stáhnout (zip, 2025-07-11 19:40:25)
