OXP200-R10C.005 - 2D profilový snímač Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Výstup kalibrovaného 2D spektra bodů pro další externí zpracování na počítači
Parametrizace senzorů prostřednictvím intuitivního webového rozhraní
Bezplatná sada SDK s ukázkovým kódem
Vstup enkodéru a triggeru

Objednací číslo: 11218605
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Measuring mode: Profile in x-z
Délka měřícího pásma:	100 mm
Začátek měřícího rozsahu:	150 mm
Pracovní rozsah (Sdc ... Sde):	150 ... 250 mm
Optimální snímací vzdálenost:	200 mm
Zorné pole (@Sdc ... Sde):	75 mm ... 125 mm
Rozlišení X (@Sdc ... Sde):	125 ... 210 µm
Počet profilů za sekundu:	200 ... 800 Hz
Počet bodů na profil:	630 pixel
Rozlišení Z (@Sdc ... Sde):	12 ... 18 µm
Opakovatelnost v ose Z:	10 µm
Chyba linearity v ose Z:	± 0.1 % MR
Teplotní drift:	± 0.04 %Sde/K

Zdroj světla

Třída laseru:	2
Vlnová délka laseru:	Red (660 nm)
Max. výkon laseru:	21.2 mW
Velikost paprsku (v referenční vzdálenosti):	Line Length (x) 125 mm Line Width (z) < 400 µm

Rozhraní a připojení

Software:	Integrated Webserver for parametrisation
Rozhraní / výstupní obvod:	Fast Ethernet 100-MBit/s
Komunikační protokoly:	UDP, SDK (C#, C++, .NET, Python)

Elektrické parametry

Rozsah napájecího napětí +Vs:	18 ... 30 VDC
Spínací výstup:	1 x Alarm Output (Push Pull)
Napájení:	typ. 2.4W (100 mA max at 24 V) IEEE 802.3af Power over Ethernet (PoE)
Napájení:	M12, 12-pin, A-coded, male
Ethernetové připojení:	M12 8-pol, X-coded, female
Vstupní rozhraní enkodéru:	4 Inputs Differential: A/B HTL / TTL available High Level: 2.5 V ... +Ub / PoE 2.5 ... 24 V Low Level: < 1.5 V Max. Frequency 30kHz
Parametry triggerovacího vstupu:	High Level: 8 V ... +Ub / PoE 8 ... 24 V Low Level: < 2.5 V

Mechanické parametry

Materiál:	Case: Aluminium, Front Cover: Glass
Rozměry (Š x V x H):	36 mm x 74 mm x 60 mm
Šířka:	36 mm
Výška:	74 mm
Hloubka:	60 mm
Hmotnost:	270 g

Podmínky prostředí

Okolní teplota:	0 ... + 45 °C
Skladovací teplota:	- 10 ... + 60 °C
Okolní vlhkost:	20 ... 85 %
Stupeň krytí (IEC 60529):	IP 65
odolnost vůči vibracím:	1 mm p-p at f = 10 - 55 Hz, duration 5 min per axis 30 min endurance at f = 55 Hz per axis IEC 60068-2-6:2008
Odolnost vůči nárazu:	30 g / 11 ms, 6 jolts per axis and direction IEC 60068-2-27:2009
Odolnost vůči okolnímu osvětlení:	< 25 kLux

Prohlášení o shodě

Prohlášení o shodě:

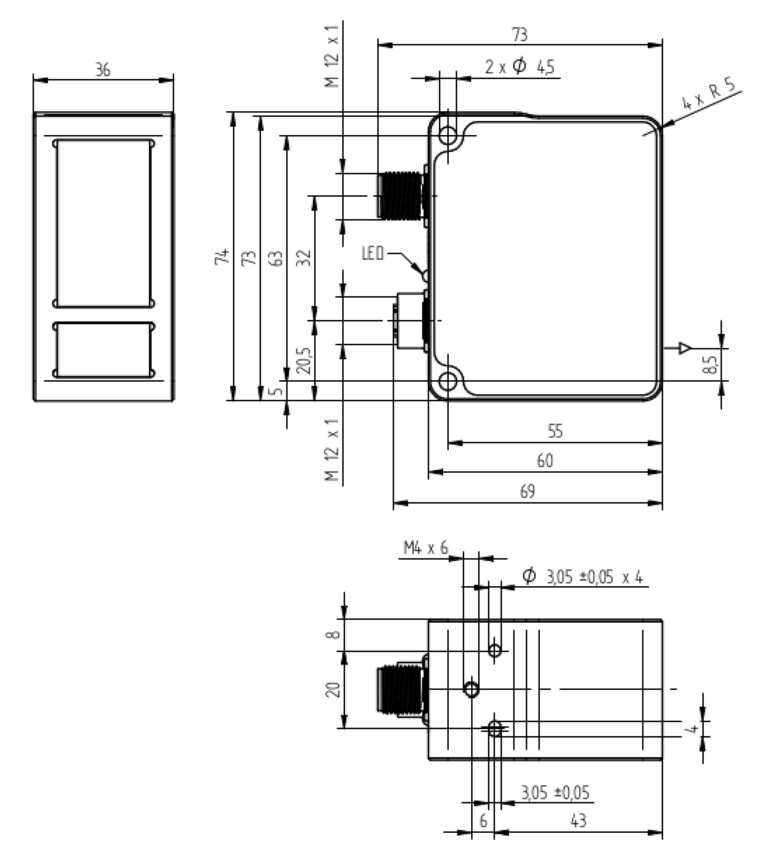

Nákresy

Výkresy

OX200-Drawing.png | stáhnout (png, 2025-07-12 02:46:07)
Zchn-7074.psd | stáhnout (psd, 2025-07-12 03:05:30)

Ke stažení

Datový list

Data sheet – OXP200-R10C.005 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:38:39)

Rychlý start

Quickstart – OX200 | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:38:09)

Pracovní instrukce

Operating manual OX200 - Firmware 1.7 and higher | stáhnout | zobrazit (EN, pdf, 2026-05-05 15:47:43)
Operating manual OX200 - Firmware 1.6 | stáhnout | zobrazit (EN, pdf, 2026-05-05 15:47:40)
Operating manual OX200 - Firmware 1.4 / 1.5 | stáhnout | zobrazit (EN, pdf, 2026-05-05 15:47:36)
Operating manual OX200 - Firmware 1.4 / 1.5 | stáhnout | zobrazit (KO, pdf, 2026-05-05 15:47:37)

Certifikáty/ osvědčení

DoC - OX200 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:09)

CAD

Dummy-CAD.stp | stáhnout (stp, 2024-07-02 13:03:26)

Software

OX-Line SDK (Software Development Kit) | stáhnout (zip, 2026-04-01 17:00:05)
