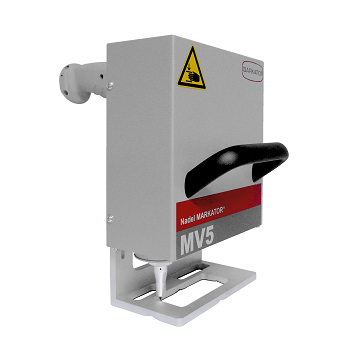

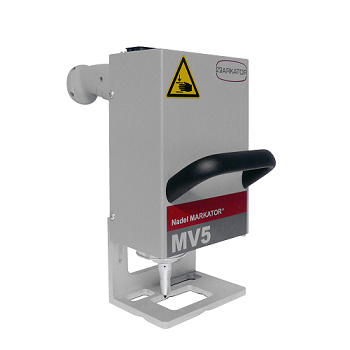

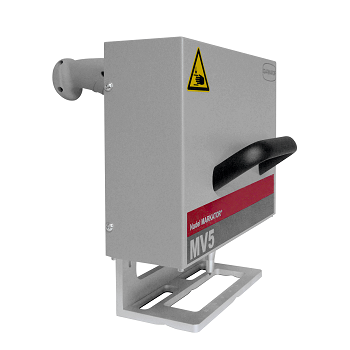

Ruční mikroúderové značicí zařízení MARKATOR MV5 M50/M80/M120
Nejnovější generace elektro-pneumatických mikroúderových značicíh hlav dostupná v šesti rozměrových variantách značicího pole.
Vysoká rychlost značení díky nejnovějším řídicím technologiím
Vysoká kvalita mechaniky díky dvojitému lineárnímu vedení v ose X a Y
Možnost použití dlouhých značicích jehel pro označování zapuštěných, špatně dostupných ploch
Ideální přenos síly úderu do značeného materiálu umožňuje docílit hluboké značení
Poradím vám
Informace
Kompaktní elektro-pneumatický značicí systém pro efektivní, trvalé, rychlé a pečlivé značení dílů z kovu, z plastu, dřeva nebo skla libovolnými texty a grafikou. Umožňuje značit téměř všechny velikosti dílů. V případě potřeby lze značicí hlavu umístit na stojan, je tedy možné značit malé díly i s nedostatečnou opěrnou plochou.
Toto značicí zařízení je součástí modulárního konstrukčního systému, který se výborně vzájemně doplňuje. Je tedy možné jej i následně rozšířit o další příslušenství, například o rotační osu pro značení kruhových dílů (např. trubky), přídavné elektropneumatické ventily pro velmi hluboké značení, magnetické upínací desky atd.
Výhody
- Ideální systém pro značení těžkých, objemných a nepohyblivých dílů na místě
- Velmi skladný, kompaktní konstrukce, ergonomický design
- Velmi precizní značení alfanumerických znaků, firemních log, zkušebních symbolů a DataMatrix kódů.
- Může být použit v jakékoliv poloze
- Výborný poměr cena/výkon
- Možnost upevnění na stojan pro opakované značení malých dílů.
Verze | Velikost značicího pole
MV5 M50/25 | 50 x 25 mm
MV5 M50/45 | 50 x 45 mm
MV5 M80/25 | 80 x 25 mm
MV5 M80/45 | 80 x 45 mm
MV5 M120/25 | 120 x 25 mm
MV5 M120/45 | 120 x 45 mm
Výrobce: MARKATOR Manfred Borries GmbH
Typ značení: Mikroúder
Způsob značení: Elektro - pneumaticky
Napájení: Síťové
Velikost značícího pole: 50 x 25 mm|50 x 45 mm|80 x 25 mm|80 x 45 mm|120 x 25 mm|120 x 45 mm
Dostupnost: Na dotaz
Parametry
|
Rychlost značení |
(závisí na velikosti znaků, požadované kvalitě atd., lze přímo zvolit různé rychlosti značení) |
|
Velikost znaku |
Od 1,0 do 24,9 mm |
|
Fonty |
1 standardní font, lze měnit velikost, podobný jako DIN 1451 proporcionálně nebo neproporcionálně (jiné fonty jsou k dispozici jako příslušenství) |
|
Směr značení |
libovolný od 0°do 359° |
|
Dostupné znaky |
číslice 0 až 9 velká písmena A až Z malá písmena a až z různá znaménka, např. , / - atd. možnost speciálních znaků |
|
Volitelná síla značení |
lze je nezávisle programově zvolit pro každý značený řádek v rámci stejného datového souboru, volitelně je dodáván přídavný ventil pro extrémně hluboké značení |
|
Režim značení |
souvislá linka z bodů jeden ve druhém (bod v bodu) nebo jednotlivé body blízko u sebe (bod vedle bodu) |
|
Hloubka značení |
0,02 až 0,4 mm, podle značeného materiálu |
|
Frekvence značení (kmitání) |
asi 300 Hz podle velikosti nástroje a charakteru značeného materiálu |
|
Automatická výšková kompenzace |
až 3 mm podle vybavení (volitelně možnost kompenzace výškové tolerance až 5 mm) |
|
Přesnost polohování krokových motorů |
0,01 mm pro vysokou kvalitu značení |
|
Rozsah okolních teplot |
0 až 50°C |
|
Maximální hlučnost při běhu naprázdno ve vzdálenosti 1 m |
asi 78 dB(A) |
|
Plocha stolu pro cc |
280 x 290 mm |
Dostupná rozhraní pro externí připojení:
3x USB-A:
- Jednoduchý přenos značicích programů, log a fontů
- Datové přenosy (např. Ruční čtečka čárových kódů)
- Připojení USB klávesnice
- Jeden z portů je pro lepší dostupnost vyveden na čelní panel
1x USB-B:
- Připojení PC software
Ethernet
Připojení
|
Tlakový vzduch |
4,5 až 8 barů |
|
Spotřeba vzduchu |
0,4 až 0,7 nl pro 3 mm vysoký znak |
|
Elektrické napájení |
Jmenovité napětí: 230 V Provozní rozsah napětí: 90 - 264 VAC Jmenovitá frekvence: 47 – 63 Hz Jmenovitý proud: max. 1.25 A Pohotovostní režim: max. 26 W |
|
Interní zdroj |
24V DC / 2,5A obsahujíci 24V DC/0,5A pro externí prvky/snímače aplikací |
|
Digitální vstupy |
24V DC bezpotenciálové |
|
Digitální výstupy |
24V DC– max. 0.5A |
|
Přípustné vnější napětí pro digitální vstupy a výstupy |
24 V DC ± 20% |
