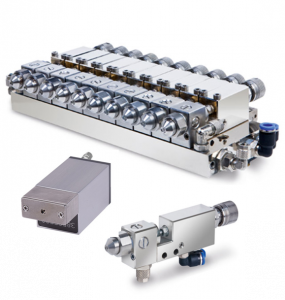

REA JET ST
Tisk kontrolních bodů, linek a znaků
Technologie: inkoustový tisk
Vhodné pro materiály: papír, karton, kov (zaolejovaná ocel), sklo, keramika, kámen, dřevo, pryž, plasty, folie, textil a další
Oblasti využití: Obalový, polygrafický, potravinářský, gumárenský, hutní, automobilový a dřevozpracujcí průmysl
Poradím vám
Informace
REA JET ST
REA JET ST (Spray Mark Technology) je bezkontaktní inkoustový značicí systém. Umožňuje velmi spolehlivě značit barevné body, linky a texty na savé i nesavé povrchy. Značit můžete také ve velmi náročných podmínkách.
Barevné značení poskytuje informaci o kvalitě a stavu produktu nebo reguluje výrobní proces a určuje další postup zpracování. Díky vhodné konstrukci trysek REA JET ST můžete nanášet i jiná média než barvy jako například:
- laky,
- lepidla,
- protikorozní vrstvy,
- aromatické esence atd.

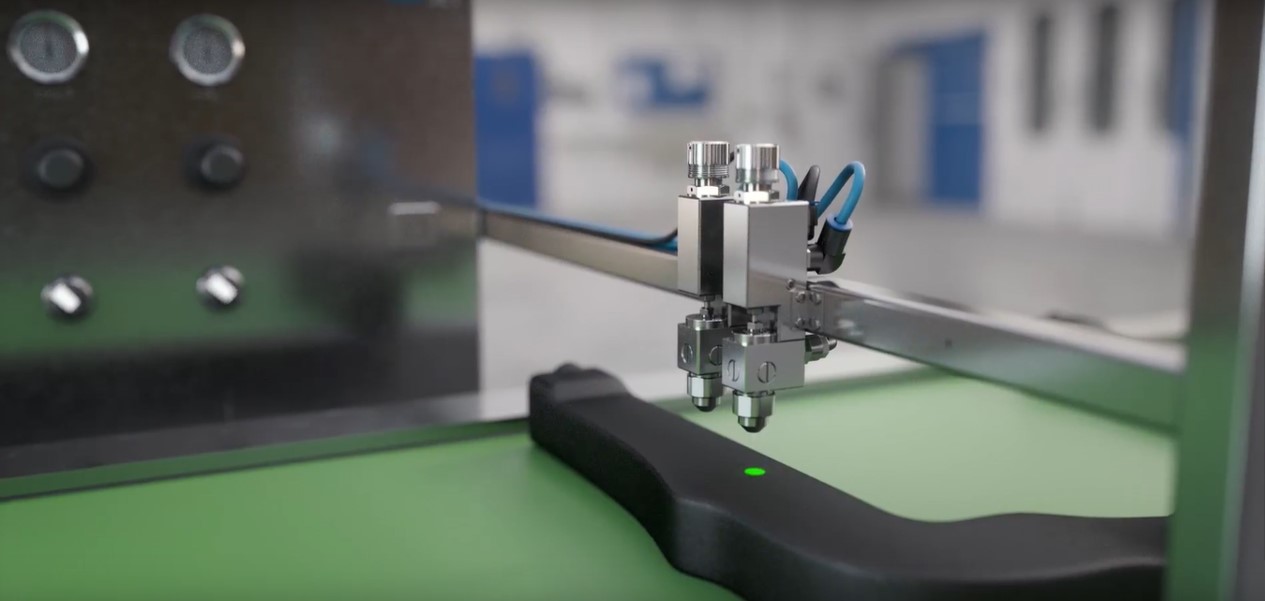

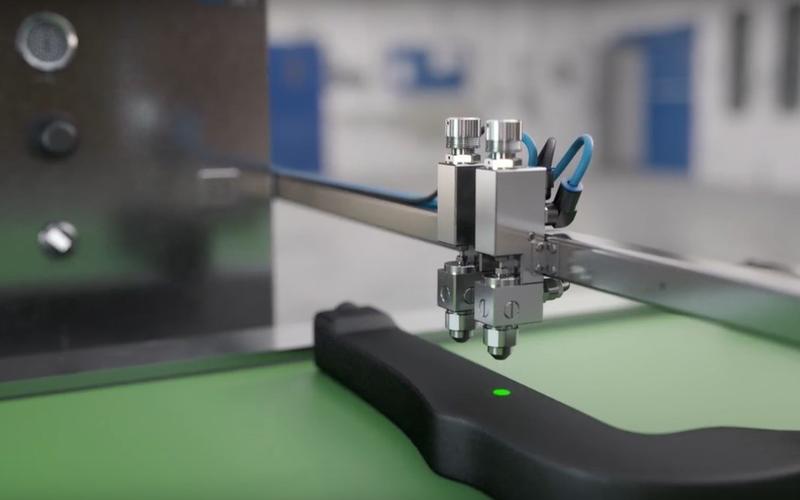

Když stačí jen jeden bod nebo linka
Potřebujete jen jedinou barevnou značku nebo linku? Využijte REA JET One Dot System (EDS). Díky technologii Electronic Dot Size můžete aplikovat velmi jemné body nebo nekonečnou linku o průměru jen 0,8–2 mm. Velikost bodu je dána výběrem trysky a tlakem média. Tento systém je vhodný pro aplikaci rozpouštědlových i pigmentových inkoustů.
Nejen pro tento účel se hodí jakákoli tisková hlava typu SR/SRM v závislosti na vlastnostech aplikovaného média, prostoru a pracovních podmínkách.

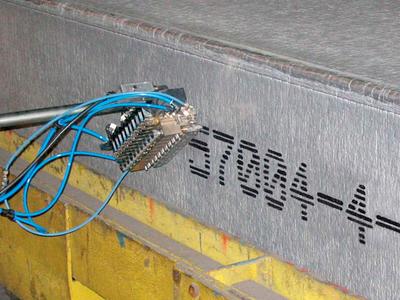

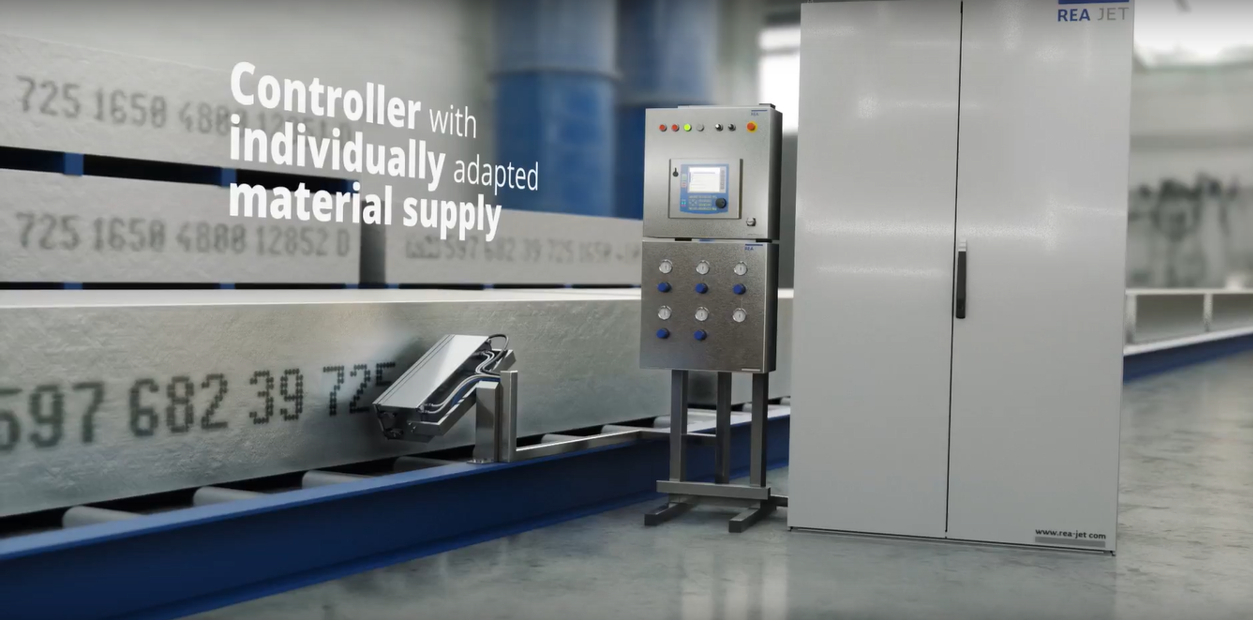

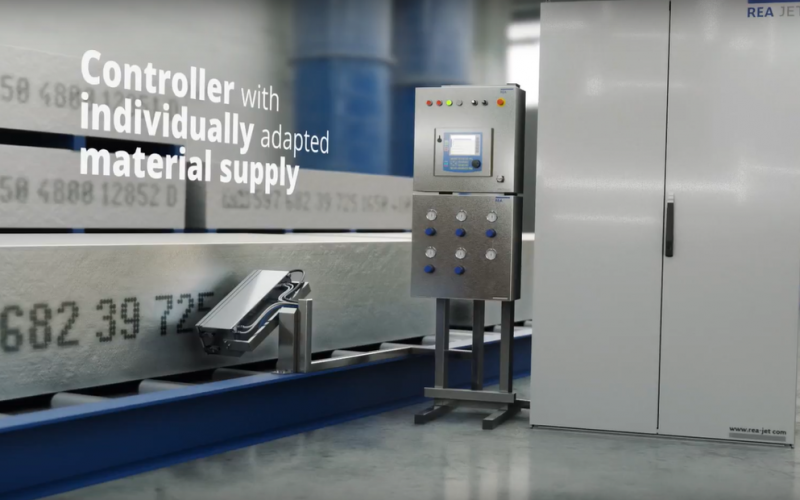

Značení více body, větším počtem linek nebo textem
Když použijete kompaktní vícetryskové hlavy nebo seskupíte libovolný počet jednotlivých tiskových hlav, označíte více bodů, linek nebo textů až do výšky 700 mm.

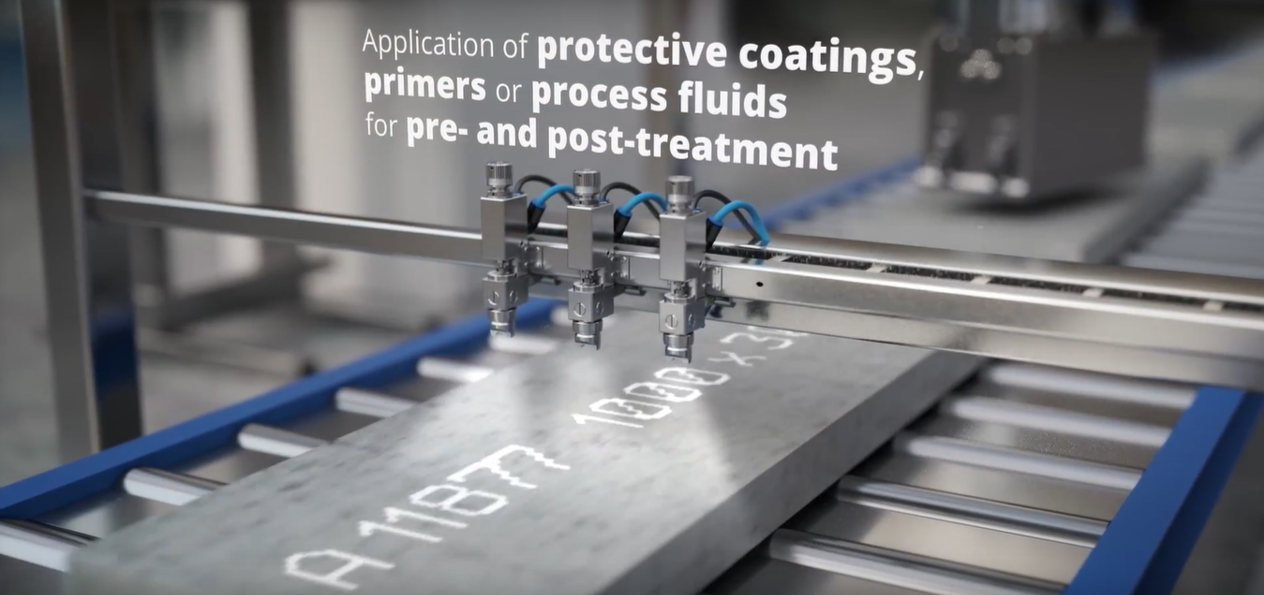

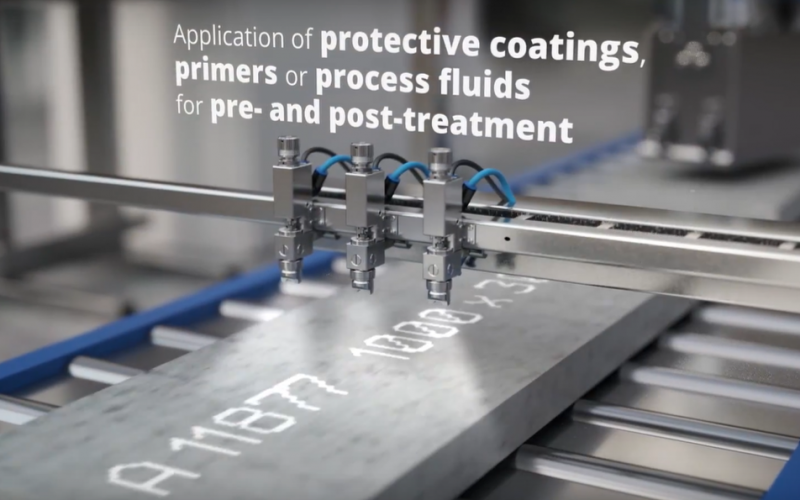

Multifunkční použití
REA JET ST využijete nejen na tisk značek. Poslouží vám i k aplikaci:
- ochranných vrstev,
- UV laků,
- lepidel,
- lubrikantů,
- olejů,
- separačních přípravků.
A to vše na savé i nesavé povrchy.

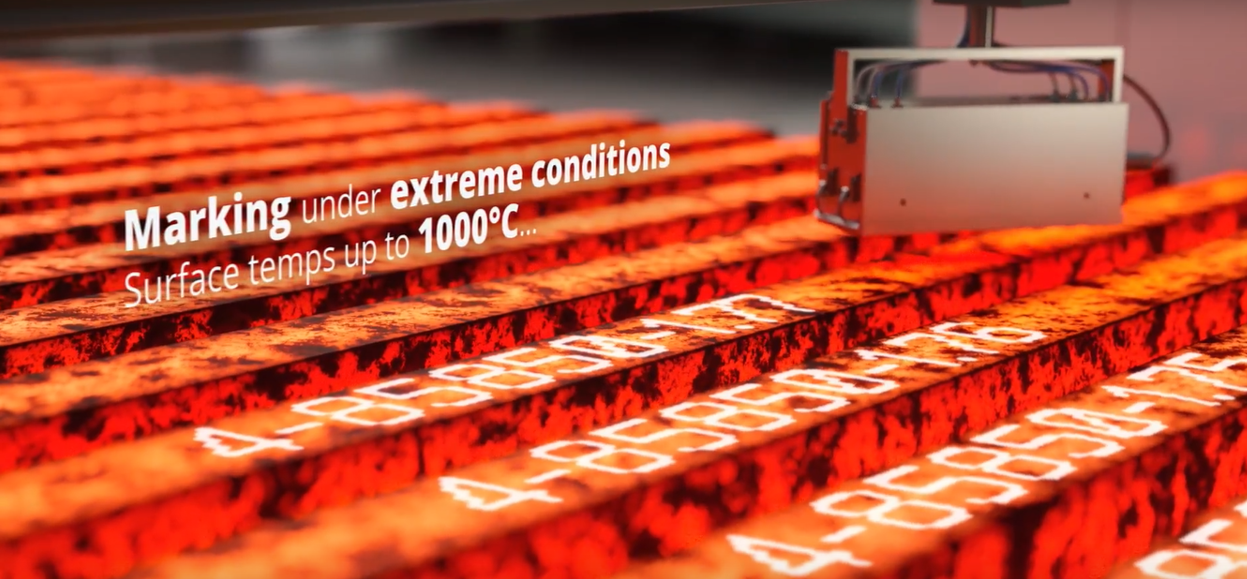

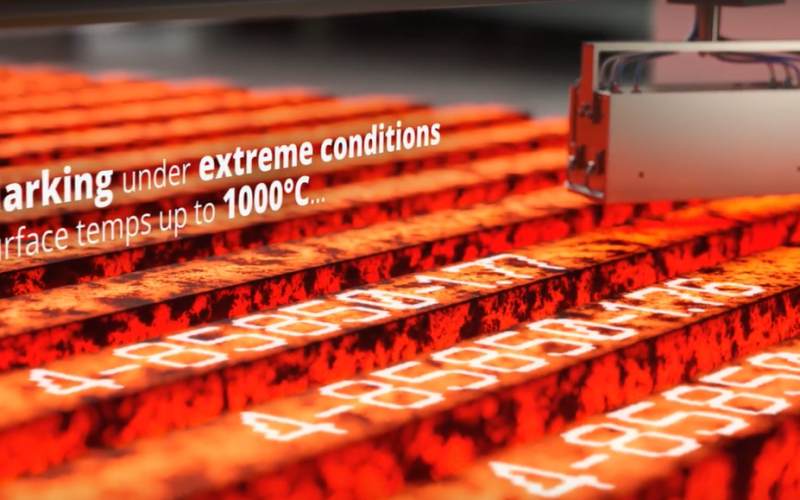

Vhodné do extra náročných podmínek
Díky robustnímu provedení a široké škále inkoustů s REA JET ST označíte i povrchy o teplotě až 1000 stupňů Celsia nebo mastné povrchy.
Kompletní systémy k okamžitému použití
Pro běžné aplikace nabízíme dva systémy připravené k okamžitému použití.
REA JET Compact Spray Mark Head System (STC)
 |
Obsahuje:
Vhodný pro:
|

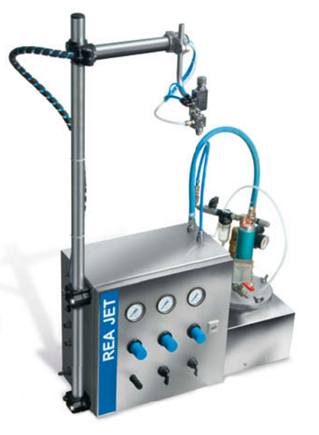

REA JET Flexible Spray Mark Head System (STF)
 |
Obsahuje:
Možnost rozšíření o:
Vhodný pro:
|
Maximální tisková flexibilita
- Libovolné umístění tiskové hlavy (i ze spodní strany).
- Snadno nastavitelná šíře bodu nebo linky pomocí otočného kolečka na zadní straně značicí pistole.
- Prostřednictvím tiskových bloků možnost psaní velkoformátových textů až do výšky 700 mm.
- Možnost psaní textů po umístění značicí hlavy na robotické rameno.
- Velký výběr inkoustových zásobníků dle specifického použití.
Nejširší sortiment inkoustů pro savé i nesavé povrchy
Do zařízení REA JET ST nabízíme inkousty na savé i nesavé povrchy s velmi krátkou dobou schnutí.
Na výběr máte z inkoustů v mnoha barvách na:
- papír, karton,
- plasty, pryže,
- kovy,
- dřevo,
- beton.
Dále si můžete vybrat inkousty:
- rozpouštědlové,
- pigmentové,
- speciální (např. viditelné jen pod UV zářením),
- změnou barvy signalizující vulkanizaci pryží,
- acetonové pro značení zaolejovaného povrchu,
- vysokoteplotní pro teploty až do 1300 stupňů Celsia,
- naleptávací pro trvalé značení kovů,
- pro aplikaci primeru před laserovým značením a mnohé další.
Více o inkoustech pro REA JET ST.
Výrobce: REA Elektronik GmbH
Dostupnost: Na dotaz
Parametry
Jednotryskové značicí hlavy
| EDS | SR-1 | SRM-1 | SR-5 | SR-7 | |
|---|---|---|---|---|---|
|
Typ média |
Inkoust |
Barva Inkoust |
Barva Inkoust Abrazivní média |
Barva Inkoust |
Barva Inkoust |
| Bod | 0,8 - 2 mm | 3 - 30 mm | 3 - 30 mm | 3 - 30 mm | 3 - 20 mm |
| Linka | 0,8 - 2 mm | 3 - 25 mm | 3 - 25 mm | 3 - 25 mm | 3 - 20 mm |
| Povrch | - | 20 - 60 mm | 20 - 60 mm | 20 - 60 mm | - |
|
Rozměr trysky
|
0,08 mm 0,12 mm 0,18 mm 0,27 mm 0,35 mm |
0,3 mm 0,5 mm 0,8 mm 1,0 mm 1,2 mm 1,5 mm |
0,3 mm 0,5 mm 0,8 mm 1,0 mm 1,2 mm 1,5 mm |
0,3 mm 0,5 mm 0,8 mm 1,0 mm 1,2 mm 1,5 mm |
0,3 mm 0,5 mm 0,8 mm 1,0 mm 1,2 mm 1,5 mm |
|
Rozměry Hmotnost |
30 x 30 x 75 mm 220 g |
130 x 50 x 21 mm 400 g |
130 x 50 x 21 mm 400 g |
65 x 40 x 25 mm 200 g |
37 x 20 x 20 mm 90 g |
|
Značicí vzdálenost |
do 10 mm |
3 - 100 mm |
3 - 100 mm |
3 - 100 mm |
3 - 60 mm |
|
Charakteristika |
Elektrická a pneumatická verze Pro drobné tečky a linky |
Řízení pneumatické Tryska spínaná vzduchem Proplach tiskové hlavy Integrovaný cirkulační okruh |
Řízení pneumatické Tryska spínaná vzduchem Proplach tiskové hlavy Integrovaný cirkulační okruh Membránová verze pro abrazivní média |
Řízení pneumatické Spínání trysky pomocí přídavného ventilu Proplach tiskové hlavy Kompaktní design |
Řízení pneumatické Spínání trysky pomocí přídavného ventilu Velmi kompaktní design pro velmi malé prostory Integrovaný cirkulační okruh |

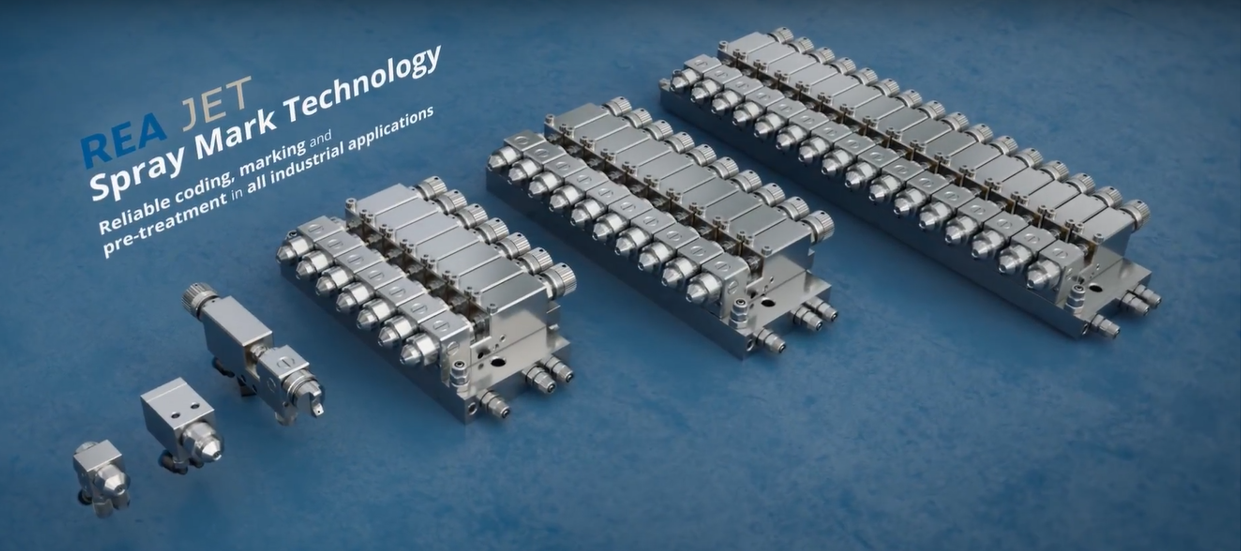

Značicí bloky
|
SRP- |
SRB- |
SRB-7 |
||||||
|---|---|---|---|---|---|---|---|---|
| Trysky | 7 | 9 | 10 | 16 | 32 | 7 | 9 | kompaktní |
| Výška tisku (mm) | 25 - 130 | 30 - 180 | 40 - 200 | 60 -350 | 120 -700 | 40 - 190 | 50 - 240 | 25 - 130 |
| Typ média |
Barva, inkoust, abrazivní média Tepelná odolnost až 600 °C |
Barva, inkoust, abrazivní média
Tepelná odolnost až 600 °C Teplotní značení až 1000 °C |
Barva, inkoust, abrazivní média
Tepelná odolnost až 600 °C
|
|||||
| Rychlost | Až 50 m/min | Až 80 m/min | Až 80 m/min | |||||
| Rozměry |
SRP-7: 200 x 130 x 82 mm SRP-9: 220 x 130 x 82 mm SRP-10: 260 x 130 x 82 mm SRP-16: 420 x 130 x 82 mm SRP-32: 750 x 130 x 82 mm |
SRB-7: 200 x 130 x 82 mm SRB-9: 220 x 130 x 82 mm |
180 x 73 x 104 mm
|
|||||
| Hmotnost | SRP-7: 8 kg | SRB-7: 9 kg | 3 kg | |||||
| Charakteristika |
Elektro-pneumatické řízení pomocí 3/2 cestných ventilů Pneumatické spínání |
Přímé elektromagnetické řízení Pneumatické řízení Externí proplach celého bloku |
Přímé elektromagnetické řízení Pneumatické řízení Externí proplach celého bloku |
|||||
Značicí systém REA JET EDS
|
Tiskové hlavy Typ hlavy: EDS, EDS II Charakteristika: Značení bodů a tečkovaných linek Velikost: 0,2 – 3 mm Ochrana: IP 65 Velikost trysky: 80, 130, 180, 270, 350, 500 mikronů Tlak: 0,2 – 0,4 bar Rychlost značení: 1 KHz Rozměry: EDS 70 x 30 x 30, EDS II 78 x 30 x 18 mm Hmotnost: EDS 215 g, EDS II 340 g |
Kontrolér Typ: EDC Řízení: RS 232, Binární (V/V), Windows kontrolní software Vstupní signály: 6 konfigurovatelných vstupů, Snímač, Enkodér, 2 x vstup pro tiskové hlavy Výstupní signály: 4 konfigurovatelné výstupy Elektrické připojení: 95V až 250V AC, 50/60 Hz Nastavení frekvence a velikosti bodu: manuálně pomocí dvou potenciometrů, kontrolním softwarem Optická indikace: 6 x led diody (power, sensor, print, status, printhead A, printhead B) |
Kompaktní systém STC
|
Tiskové hlavy Typ hlavy: SR-1 Charakteristika: Značení bodů, tečkovaných linek a linek Médium: Inkoust Velikost: 4 – 30 mm Ochrana: IP 65 Velikost trysky: 0.3, 0.5, 0.8, 1.0, 1.2, 1.5 mm |
Kontrolér Řízení: elektro-pneumatické Napájení: 24V DC Vstupní tlak: 6 bar Nádrž na inkoust: 125 nebo 500 ml Délka hadic: 1 400 mm Rozměry: 200 x 259 x 164 mm Hmotnost: 8 kg |
Flexibilní systém STF
|
Tiskové hlavy Typ hlavy: SR-1, SRM-1, SR-5, SR-7 Charakteristika: Značení bodů, tečkovaných linek a linek Médium: Inkoust, barva, abrazivní média Velikost: 4 – 30 mm Ochrana: IP 65 Velikost trysky: 0.3, 0.5, 0.8, 1.0, 1.2, 1.5 mm |
Kontrolér Řízení: elektro-pneumatické Napájení: 24V DC Vstupní tlak: 6 bar Nádrž na inkoust: 1,5 nebo 4,5 l (možnost rozšíření o větší) Rozšíření nádrží: míchadlo, cirkulace, hlídání hladiny Rozšíření systému: automatický proplach tiskových hlav, jednotka s čerpadlem (pro zajištění cirkulace), cirkulační okruh Délka hadic: dle aplikace Rozměry: 380 x 380 x 300 mm Hmotnost: dle aplikace a náročnosti systému |
