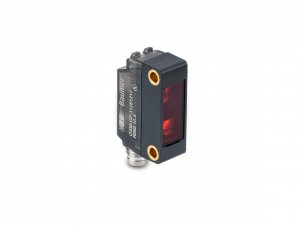

O330.TP-ZZZZZ.72N/H006 - Malý optický snímač vysílač/přijímač Baumer
- Most secure object detection due to the barrier principle
- Baumer PinPoint LED: Small, homogeneous light spot with sharp edges
- Quick mounting by means of M3 threaded bushes made of brass
Objednací číslo: 11261250
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Podpora
Podobné produkty
Parametry
Základní parametry
| Typ: | Photoelectric through beam sensor |
| Vysílač / přijímač: | Emitter |
| Zdroj světla: | Pulsed PinPoint LED |
| Skutečný rozsah Sb: | 10 m |
| jmenovitý rozsah: | 12 m |
| Indikace napájení: | LED green |
| Vlnová délka: | 634 nm |
| Odklon od osy: | < 1,5° |
Elektrické parametry
| Rozsah napájecího napětí +Vs: | 10 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 50 mA |
| Běžná spotřeba proudu: | 25 mA |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Šířka | průměr: | 11 mm |
| Výška | Délka: | 32 mm |
| Hloubka: | 21 mm |
| Konstrukce: | Rectangular |
| Mechanické upevnění: | Threaded sleeves M3 (brass) |
| Materiál pouzdra: | Plastic (ABS, ASA, PMMA) |
| Materiál krycího skla: | PMMA |
| Způsoby připojení: | Connector M8 4 pin |
Okolní podmínky
| Pracovní teplota: | -30 - +55 °C |
| Třída krytí: | IP 67 |
| Skladovací teplota: | -40 - +70 °C |
Nákresy

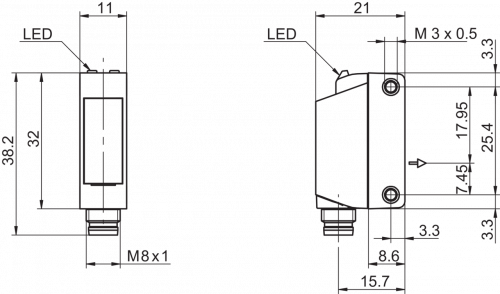

Výkresy
- O330.TP_plug_thread.png | stáhnout (png, 2025-07-12 06:08:17)
Diagram připojení
- E-Zchn-0289-E-4.png | stáhnout (png, 2025-07-12 06:54:24)
Přiřazení pinů
- M8-4Pol-männlich-A.png | stáhnout (png, 2025-07-12 05:55:28)
charakteristika paprsku (obvykle)
- C_E_O330.png | stáhnout (png, 2026-06-10 13:22:01)
Diagramy
Křivka zesílení signálu
- C_D_O330.EP_Funktionsreservekurve.png | stáhnout (png, 2026-06-10 13:21:50)
