Mechanické snímače pro detekci
Mechanické koncové spínače My-Com představují špičku v oblasti přesné detekce polohy. Díky opakovatelnosti spínání 1 µm patří mezi nejpřesnější mechanické koncové spínače na světě. Kompaktní konstrukce umožňuje jejich instalaci i do velmi omezených montážních prostor.
Filtrace
Dostupnost
Typ
Velikost
Výstup
Typ připojení
Krytí IP
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
| Foto | Produkt (75) | Produktová skupina | Výstup/Rozhraní | Typ připojení | Skladová dostupnost |
|---|---|---|---|---|---|
 | MY-COM A100/200 - My-Com precision switches Obj. číslo: 10221367 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM A100/80 - My-Com precision switches Obj. číslo: 10251051 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 3 ks |
 | MY-COM A100/S35 - My-Com precision switches Obj. číslo: 10240394 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | 2 ks |
 | MY-COM A30/80 - My-Com precision switches Obj. číslo: 10251048 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM A30/S35 - My-Com precision switches Obj. číslo: 10241610 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM A50/200 - My-Com precision switches Obj. číslo: 10223784 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM A50/80 - My-Com precision switches Obj. číslo: 10251049 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM A50/S35 - My-Com precision switches Obj. číslo: 10239957 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM A75/200 - My-Com precision switches Obj. číslo: 10221000 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM A75/80 - My-Com precision switches Obj. číslo: 10251050 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 1 ks |
 | MY-COM A75/S35 - My-Com precision switches Obj. číslo: 10238652 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM B100/200 - My-Com precision switches Obj. číslo: 10223758 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM B100/80 - My-Com precision switches Obj. číslo: 10251047 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 1 ks |
 | MY-COM B30/200 - My-Com precision switches Obj. číslo: 10223760 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM B30/80 - My-Com precision switches Obj. číslo: 10251044 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM B50/200 - My-Com precision switches Obj. číslo: 10221060 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM B50/80 - My-Com precision switches Obj. číslo: 10251105 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 1 ks |
 | MY-COM B75/200 - My-Com precision switches Obj. číslo: 10223759 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM B75/80 - My-Com precision switches Obj. číslo: 10251046 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM BS100 - My-Com precision switches Obj. číslo: 10211160 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | 7 ks |
 | MY-COM BS30 - My-Com precision switches Obj. číslo: 10210530 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM BS50 - My-Com precision switches Obj. číslo: 10212637 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM BS75 - My-Com precision switches Obj. číslo: 10211484 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM C100/200 - My-Com precision switches Obj. číslo: 10221004 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM C100/80 - My-Com precision switches Obj. číslo: 10251040 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 1 ks |
 | MY-COM C100/S35 - My-Com precision switches Obj. číslo: 10118664 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM C30/80 - My-Com precision switches Obj. číslo: 10251043 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM C30/S35 - My-Com precision switches Obj. číslo: 11079452 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM C50/80 - My-Com precision switches Obj. číslo: 10251042 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM C50/S35 - My-Com precision switches Obj. číslo: 10239958 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM C75/200 - My-Com precision switches Obj. číslo: 10215325 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM C75/80 - My-Com precision switches Obj. číslo: 10251041 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM C75/S35 - My-Com precision switches Obj. číslo: 10238653 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM D250/200 - My-Com precision switches Obj. číslo: 10221009 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM D250/80 - My-Com precision switches Obj. číslo: 10251036 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 1 ks |
 | MY-COM D250/S35 - My-Com precision switches Obj. číslo: 10238646 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM E100/200 - My-Com precision switches Obj. číslo: 10223721 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM E100/80 - My-Com precision switches Obj. číslo: 10220912 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 8 ks |
 | MY-COM E75/200 - My-Com precision switches Obj. číslo: 10223720 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM E75/80 - My-Com precision switches Obj. číslo: 10211158 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | > 15 ks |
 | MY-COM E75N80/L - My-Com precision switches Obj. číslo: 10222682 | Mechanical precision switch | NPN (NO) | Kabel | na dotaz |
 | MY-COM E75P/200/L - My-Com precision switches Obj. číslo: 10241446 | Mechanical precision switch | PNP (NO) | Kabel | 11 ks |
 | MY-COM E75P80/L - My-Com precision switches Obj. číslo: 10211843 | Mechanical precision switch | PNP (NO) | Kabel | 1 ks |
 | MY-COM F100/200 - My-Com precision switches Obj. číslo: 10223725 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM F100/80 - My-Com precision switches Obj. číslo: 10220913 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 10 ks |
 | MY-COM F100/S35 - My-Com precision switches Obj. číslo: 10241609 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | 2 ks |
 | MY-COM F30/80 - My-Com precision switches Obj. číslo: 10210109 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | 2 ks |
 | MY-COM F30/S35 - My-Com precision switches Obj. číslo: 10240974 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM F50/200 - My-Com precision switches Obj. číslo: 10221278 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM F50/80 - My-Com precision switches Obj. číslo: 10259841 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM F50/S35 - My-Com precision switches Obj. číslo: 10240898 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM F75/200 - My-Com precision switches Obj. číslo: 10227547 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM F75/80 - My-Com precision switches Obj. číslo: 10211605 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM F75/S35 - My-Com precision switches Obj. číslo: 10238642 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | na dotaz |
 | MY-COM G75N/200/L - My-Com precision switches Obj. číslo: 10222701 | Mechanical precision switch | NPN (NO) | Kabel | na dotaz |
 | MY-COM G75N/S35L - My-Com precision switches Obj. číslo: 10239283 | Mechanical precision switch | NPN (NO) | Konektor | na dotaz |
 | MY-COM G75N80/L - My-Com precision switches Obj. číslo: 10258550 | Mechanical precision switch | NPN (NO) | Kabel | na dotaz |
 | MY-COM G75P/200/L - My-Com precision switches Obj. číslo: 10221003 | Mechanical precision switch | PNP (NO) | Kabel | na dotaz |
 | MY-COM G75P/S35L - My-Com precision switches Obj. číslo: 10238397 | Mechanical precision switch | PNP (NO) | Konektor | > 15 ks |
 | MY-COM G75P80/L - My-Com precision switches Obj. číslo: 10210252 | Mechanical precision switch | PNP (NO) | Kabel | 11 ks |
 | MY-COM H75/200 - My-Com precision switches Obj. číslo: 10221010 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM H75/80 - My-Com precision switches Obj. číslo: 10251037 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM H75/S35 - My-Com precision switches Obj. číslo: 10238645 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | 1 ks |
 | MY-COM L75N/S35L - My-Com precision switches Obj. číslo: 10239878 | Mechanical precision switch | NPN (NO) | Konektor | na dotaz |
 | MY-COM L75N80/L - My-Com precision switches Obj. číslo: 10222700 | Mechanical precision switch | NPN (NO) | Kabel | na dotaz |
 | MY-COM L75P/200/L - My-Com precision switches Obj. číslo: 10222699 | Mechanical precision switch | PNP (NO) | Kabel | 2 ks |
 | MY-COM L75P/S35L - My-Com precision switches Obj. číslo: 10238477 | Mechanical precision switch | PNP (NO) | Konektor | > 15 ks |
 | MY-COM L75P80/L - My-Com precision switches Obj. číslo: 10222703 | Mechanical precision switch | PNP (NO) | Kabel | 2 ks |
 | MY-COM M75/80 - My-Com precision switches Obj. číslo: 10229685 | Mechanical precision switch | Mechanický - rozpínací (NC) | Kabel | na dotaz |
 | MY-COM M75/S35 - My-Com precision switches Obj. číslo: 10238800 | Mechanical precision switch | Mechanický - rozpínací (NC) | Konektor | 6 ks |
 | MY-COM M75N/S35 - My-Com precision switches Obj. číslo: 10242627 | Mechanical precision switch | NPN (NO) | Konektor | na dotaz |
 | MY-COM M75N80 - My-Com precision switches Obj. číslo: 10229686 | Mechanical precision switch | NPN (NO) | Kabel | na dotaz |
 | MY-COM M75P/S35 - My-Com precision switches Obj. číslo: 10124556 | Mechanical precision switch | PNP (NO) | Konektor | na dotaz |
 | MY-COM M75P/S35L - My-Com precision switches Obj. číslo: 10119393 | Mechanical precision switch | PNP (NO) | Konektor | > 15 ks |
 | MY-COM M75P80 - My-Com precision switches Obj. číslo: 10229687 | Mechanical precision switch | PNP (NO) | Kabel | 5 ks |
Mechanický snímač a jeho provedení
Konstrukce mechanického snímače (senzoru) sestává z robustního kovového pouzdra s extrémně tvrdým aktivačním hrotem z oxidu zirkoničitého, tvrdokovu nebo rubínu. Dlouhodobé použití v náročném prostředí umožňuje navíc těsnění z Vitonu a silikonu, což u mechanického snímače vede ke krytí stupně IP 67. Aktivační síla mechanického senzoru je volitelná podle potřeby od 30 do 250 cN (centinewton).
Produktové varianty

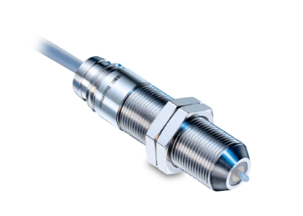

Standardní mechanické provedení
- různé typy pouzder,
- aktivační kolíky z oceli nebo oxidu zirkoničitého,
- rozpínací kontakt NC.

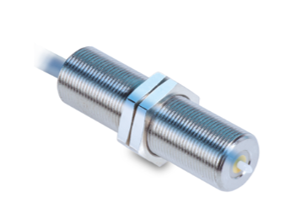

Provedení s integrovaným zesilovačem
- třívodičové provedení PNP/NPN,
- spínací výstup NO,
- maximální zatěžovací proud 50 mA,
- aktivační kolíky z oceli, rubínu nebo oxidu zirkoničitého.

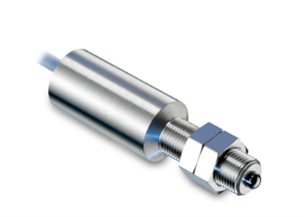

Pro boční nájezd
- aktivační kolíky z oceli nebo rubínu,
- maximální úhel bočního nájezdu 30°,
- dostupné ve variantách NO nebo NC.

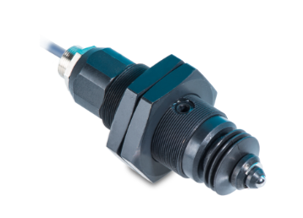

Robustní provedení
- krytí IP67,
- aktivační kolíky z oceli, rubínu nebo oxidu zirkoničitého,
- vhodné do náročných průmyslových podmínek.
Výhody
Mikrometrová přesnost
- nejpřesnější mechanický koncový spínač na světě,
- opakovatelnost 0,001 mm i v náročných provozních podmínkách.
Spolehlivý provoz
- mimořádně tvrdý aktivační kolík z oxidu zirkoničitého,
- odolné kovové pouzdro zajišťující dlouhou životnost.
Široké možnosti použití
- čelní provedení s kuželovým nebo zkoseným tvarem,
- nastavitelná ovládací síla od 30 cN do 250 cN podle požadavků aplikace,
- kulové hroty z kovu nebo rubínu pro boční nájezd,
- varianty s integrovaným zesilovačem a LED indikací pro přímé připojení k PLC (zatížení až 50 mA).
Nízké provozní náklady
- robustní krytí IP67,
- těsnění z materiálů Viton a silikon chrání pozlacené kontakty před prachem, nečistotami a vlhkostí,
- mimořádně dlouhá mechanická životnost.

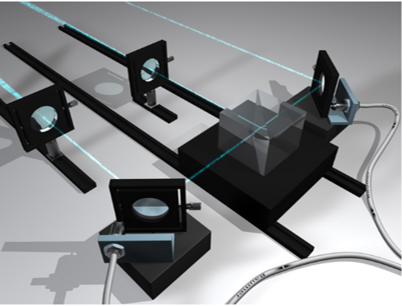

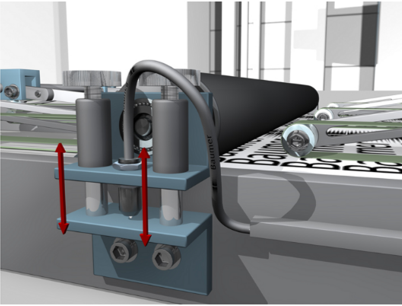

Aplikační využití
Díky své obdivuhodné přesnosti se mechanické senzory Baumer My-Com využívají například v těchto situacích:

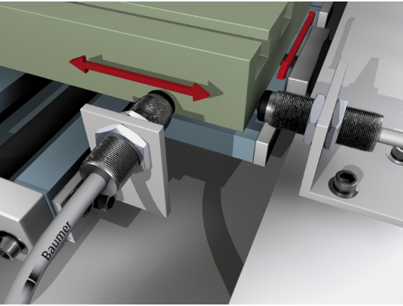

- precizní nastavení referenčního bodu v obráběcích strojích,
- sledování přesnosti zavírání a blokování vstřikovacích forem,
- detekci nejmenších průhybů a deformací,
- kalibraci měřicích přístrojů,
- sledování drsnosti povrchu a při dalších úkolech.
Mechanické snímače s takto jemnou přesností jsou vyžadovány v oblasti precizního strojírenství, kde je potřeba zachytit i tu nejmenší odchylku.
