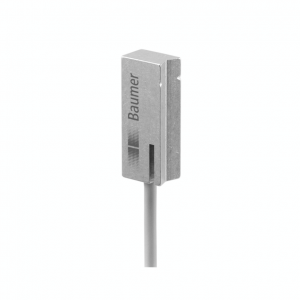

MFVM 08N1424/PL - Magnetic proximity switches

magneto-resistive
60 mm
NPN make function (NO)
cable PUR, 2 m
-25 … 75 °C
IP 67

Objednací číslo: 11050336
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Magneto-resistive
Verze:	Full metal
Jmenovitá snímací vzdálenost Sn:	60 mm
Výstupní indikátor:	LED red
Montážní typ:	Flush
Pracovní bod:	2.5 mT
Hystereze:	2 - 20 % of Sr
Opakovatelnost:	1 % of Sr

Elektrické parametry

Spínací frekvence:	5 kHz
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Pokles napětí Vd:	<3 VDC
Výstupní proud:	150 mA
Výstupní obvod:	NPN make function (NO)
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Konstrukce:	Rectangular
Rozměry:	8 mm
Materiál pouzdra:	Aluminum
Délka pouzdra:	30 mm
Způsoby připojení:	Cable PUR, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 67
