O300.RP-PV1T.72CU - Retro-reflective sensors - miniature

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O300.RP-PV1T.72CU - Retro-reflective sensors - miniature

retroreflexní snímač
5 m
pulsní PinPoint LED dioda
Komplementární PNP (NO / NC)
qTeach
Kabel 4 pinový, 2 m
-25 … 60 °C
IP 67

Objednací číslo: 11120120
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Retro-reflective sensor
Zdroj světla:	Pulsed PinPoint LED
Skutečný rozsah Sb:	5 m
jmenovitý rozsah:	6 m
Polarizační filtr:	Yes
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Nastavení citlivosti:	qTeach
Vlnová délka:	630 nm
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 2°

Elektrické parametry

Doba odezvy:	< 0.49 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	35 mA
Běžná spotřeba proudu:	25 mA
Pokles napětí Vd:	<3 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	PNP complementary
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	12.9 mm
Výška \| Délka:	32.3 mm
Hloubka:	23 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +60 °C
Třída krytí:	IP 67

Nákresy

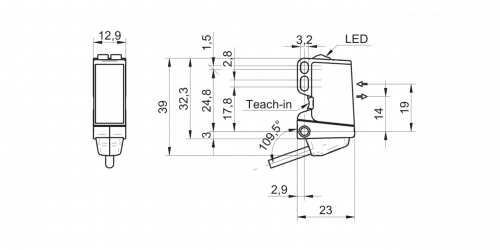

Výkresy

3325-O300_R_Kabel.png | stáhnout (png, 2024-11-02 16:34:22)

Diagram připojení

E-Zchn-0289-C-23.png | stáhnout (png, 2024-11-02 17:53:58)

charakteristika paprsku (obvykle)

Zchn-6182.png | stáhnout (png, 2024-11-02 19:09:43)

Diagramy

Křivka zesílení signálu

C_E_O300-RP_Funktionsreserve_2.svg.png | stáhnout (png, 2024-11-02 17:14:55)
C_E_O300-RP_Funktionsreserve_1.svg.png | stáhnout (png, 2024-11-02 17:26:54)

Ke stažení

Datový list

O300.RP-PV1T.72CU | stáhnout | zobrazit (DE, pdf, 2024-11-02 23:44:27)
O300.RP-PV1T.72CU | stáhnout | zobrazit (EN, pdf, 2024-11-02 23:44:27)
O300.RP-PV1T.72CU | stáhnout | zobrazit (ZH, pdf, 2024-11-02 23:44:28)

Rychlý start

Quickstart – O300.RP-PV1T.72CU | stáhnout | zobrazit (DE/EN/FR, pdf, 2024-11-02 16:59:17)

Certifikáty/ osvědčení

DoC / CoC - O300 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2024-11-04 15:31:04)

CAD

ePlan macro - 11120120 | stáhnout (edz, 2023-09-20 09:47:09)

Příslušenství

Obsahuje:Odrazky Periferie Montážní příslušenství

Odrazky

Další podobné produkty naleznete v kategorii: Odrazky

Foto	Produkt (1) / Popis	Produktová skupina	Skladová dostupnost
	FTDR 084A084 - Reflector rectangular 84 x 84 mm Obj. číslo: 11101254 Upevnění šroubovou montáží Pro retroreflexní senzory	Odrazky	na dotaz

Periferie

Další podobné produkty naleznete v kategorii: Periferie

Foto	Produkt (2)	Produktová skupina	Skladová dostupnost
	ZTEST-ALL.ANALOG - Test unit for sensors analog & digital Obj. číslo: 11084376	Periferie	na dotaz
	ZTEST-ALL.DIGITAL - Test unit for sensors digital Obj. číslo: 11084377	Periferie	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (12) / Popis	Produktová skupina	Skladová dostupnost
Mounting base Obj. číslo: 11707702 Materiál: Plast (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting bracket O300 - Retrofit for sensors series 20 - Mounting bracket O300 - Retrofit for sensors series 20 Obj. číslo: 11124807 Materiál: Ocel	Montážní příslušenství	na dotaz
Mounting bracket O300/U300 (L design) - Mounting bracket O300/U300 (L design) Obj. číslo: 11102423 Materiál: Ocel	Montážní příslušenství	na dotaz
Mounting plate series 300 and ø12 mm Obj. číslo: 11707701 Materiál: Ocel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Obj. číslo: 11707688 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod 250 mm Obj. číslo: 11707697 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	2 ks
Mounting rod 300 mm Obj. číslo: 11707687 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Obj. číslo: 11707685 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Obj. číslo: 11707698 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Obj. číslo: 11707686 Materiál: Hliník Part of an assembly Dostupné různé délky	Montážní příslušenství	1 ks
Sensofix O300/U300 - Sensofix O300/U300 Obj. číslo: 11104963 Svěrky z nerezové oceli Kulové čepy z pozinkované oceli Montážní panel z nerezové oceli	Montážní příslušenství	4 ks
Two-way connector Obj. číslo: 11707703 Materiál: Plast (PA) Part of an assembly	Montážní příslušenství	5 ks
