OR18.TI-ZZZZ.71CV - Through beam sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

OR18.TI-ZZZZ.71CV - Through beam sensors

emitter
through beam sensor
13 m
pulsed infrared diode
cable 4 pin, 2 m
-25 … 55 °C
IP 67

Objednací číslo: 11157823
Výrobce: Baumer Electric AG

Dostupnost: 1 ks

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.

Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Through beam sensor
Vysílač / přijímač:	Emitter
Zdroj světla:	Pulsed infrared diode
Skutečný rozsah Sb:	13 m
jmenovitý rozsah:	20 m
Indikace napájení:	LED green
Nastavení množství vysílacího výkonu:	No
Vlnová délka:	880 nm

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	40 mA
Běžná spotřeba proudu:	30 mA
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	18 mm
Výška \| Délka:	44.8 mm
Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Plastic (ABS TERLURAN)
Materiál krycího skla:	PMMA
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +55 °C
Třída krytí:	IP 67

Nákresy

Výkresy

3925-OR18.Tx-xWxZ.71CV.png | stáhnout (png, 2025-07-11 20:18:10)

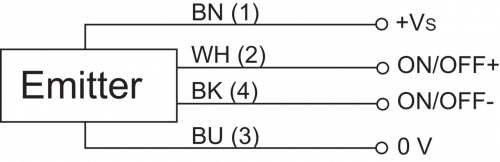

Diagram připojení

E-Zchn-0289-E-9.png | stáhnout (png, 2025-07-11 17:31:10)

charakteristika paprsku (obvykle)

Zchn-6721_LS_OR18_TI.png | stáhnout (png, 2025-07-12 01:12:01)

Ke stažení

Datový list

OR18.TI-ZZZZ.71CV | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:13:15)
OR18.TI-ZZZZ.71CV | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:16)
OR18.TI-ZZZZ.71CV | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:13:16)

Rychlý start

Quickstart – OR18.TI-ZZZZ.71CV | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:44)

Certifikáty/ osvědčení

DoC / CoC - OR18 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:38:02)

CAD

OR18.TI-ZZZZ.71CV / STEP | stáhnout (zip, 2025-07-11 18:11:35)
OR18.TI-ZZZZ.71CV / PARASOLIDS | stáhnout (zip, 2025-04-28 18:22:46)
ePlan macro - 11157823 | stáhnout (edz, 2023-09-20 09:46:32)

Příslušenství

Obsahuje:Vhodný přijímač Montážní příslušenství

Vhodný přijímač

Další podobné produkty naleznete v kategorii: Optické snímače

Produkt (6)	Produktová skupina	Výstup/Rozhraní	Typ připojení	Skladová dostupnost
OR18.EI-NW1P.71O - Through beam sensors	Vysílač/Přijímač	NPN	Konektor	na dotaz
OR18.EI-NW1Z.71CV - Through beam sensors	Vysílač/Přijímač	NPN	Kabel	na dotaz
OR18.EI-NW1Z.71OV/0010 - Through beam sensors	Vysílač/Přijímač	NPN	Kabel s konektorem	na dotaz
OR18.EI-PW1P.71O - Through beam sensors	Vysílač/Přijímač	PNP	Konektor	10 ks
OR18.EI-PW1Z.71CV - Through beam sensors	Vysílač/Přijímač	PNP	Kabel	na dotaz
OR18.EI-PW1Z.71OV/0010 - Through beam sensors	Vysílač/Přijímač	PNP	Kabel s konektorem	na dotaz

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Montážní příslušenství

Produkt (16) / Popis	Produktová skupina	Skladová dostupnost
Mounting base Material: Plastic (PA) Part of an assembly	Montážní příslušenství	1 ks
Mounting plate series 500 and ø18 mm Material: Steel Part of an assembly	Montážní příslušenství	na dotaz
Mounting rod 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	2 ks
Mounting rod 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	3 ks
Mounting rod with mounting plate holder 200 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 250 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	na dotaz
Mounting rod with mounting plate holder 300 mm Material: Aluminium Part of an assembly Different lengths available	Montážní příslušenství	1 ks
Sensofix series 18 - Sensofix series 18 Clamps made of stainless steel Ball pivots made of galvanized steel Mounting panel made of stainless steel	Montážní příslušenství	na dotaz
Two-way connector Material: Plastic (PA) Part of an assembly	Montážní příslušenství	5 ks
ZADAP-M18.LONG - Mounting bracket long series 18 (L design) Material: Steel galvanized	Montážní příslušenství	10 ks
ZADAP-M18.MICRO - Mounting bracket for adjustment for sensors series 18 Material: Steel galvanized	Montážní příslušenství	2 ks
ZADAP-M18.SHORT - Mounting bracket short series 18 (L design) Material: Steel galvanized	Montážní příslušenství	na dotaz
ZADAP-M18.STANDARD - Mounting bracket series 18 Material: Steel galvanized	Montážní příslušenství	na dotaz
ZADAP-M18.SWING - Mounting bracket for adjustment for sensors series 18 Material: Plastic (ABS TERLURAN)	Montážní příslušenství	3 ks
ZPART-M18.NUT - Clamping nut for sensors Ø 18 mm Material: Plastic (ABS TERLURAN) For re-orders when lost	Montážní příslušenství	na dotaz
