O500.SP-GW1J.72O - SmartReflect Light barriers - for longer ranges

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

O500.SP-GW1J.72O - SmartReflect Light barriers - for longer ranges

light barrier
60 … 600 mm
pulsed PinPoint LED
push-pull
Teach-in and IO-Link
connector M12 4 pin
-25 … 60 °C
IP 67

Objednací číslo: 11125082
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Typ:	Light barrier
Verze:	Standard object detection
Vzdálenost pozadí:	60 - 600 mm
Skenovací rozsah:	90% ... 85% Sde
Indikace napájení:	LED green
Světelný indikátor:	LED yellow
Natavení vzdálenosti snímáni:	Teach-in and IO-Link
Potlačení vzájemného ovlivňování:	Yes
Odklon od osy:	< 1°

Zdroj světla

Zdroj světla:	Pulsed PinPoint LED
Vlnová délka:	630 nm

Elektrické parametry

Doba odezvy:	< 0.49 ms
Rozsah napájecího napětí +Vs:	10 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	40 mA
Běžná spotřeba proudu:	30 mA
Pokles napětí Vd:	<3 VDC
Výstupní funkce:	Light / dark operate
Výstupní obvod:	Push-pull
Výstupní proud:	100 mA
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Šířka \| průměr:	18 mm
Výška \| Délka:	45 mm
Hloubka:	32 mm
Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Materiál krycího skla:	PMMA
Způsoby připojení:	Connector M12 4 pin

Okolní podmínky

Třída krytí:	IP 67
Pracovní teplota:	-25 - +60 °C

Nákresy

Výkresy

2988-O500-x-S14.png | stáhnout (png, 2025-07-11 20:00:53)

Diagram připojení

Zchn-5753-1.png | stáhnout (png, 2025-07-11 17:39:51)

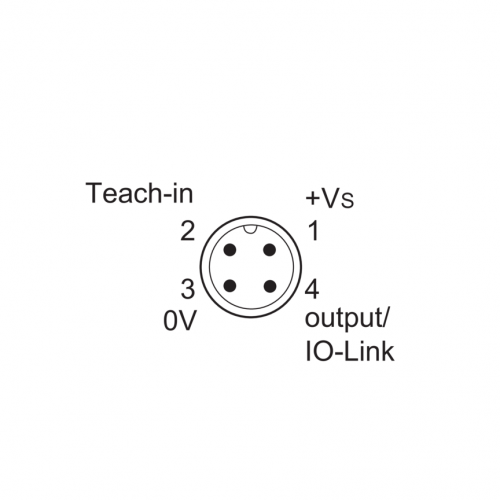

Přiřazení pinů

Zchn-5454-5.png | stáhnout (png, 2025-07-11 16:33:31)

charakteristika paprsku (obvykle)

Zchn-6177.png | stáhnout (png, 2025-07-11 19:31:23)

Ke stažení

Datový list

O500.SP-GW1J.72O | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:12:10)
O500.SP-GW1J.72O | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:12:10)
O500.SP-GW1J.72O | stáhnout | zobrazit (ZH, pdf, 2025-04-11 12:12:10)

Rychlý start

Quickstart – O500.SP-GW1J.72O | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 12:09:35)

Manuál

Operating instruction – IO-Link | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:00:32)
Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:32)

Certifikáty/ osvědčení

DoC / CoC - O500 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-30 14:57:02)

CAD

ePlan macro - 11125082 | stáhnout (edz, 2023-09-20 09:47:04)

Software

Software – IODD V1.1 (O500x.SP) | stáhnout (zip, 2025-07-11 17:00:10)
