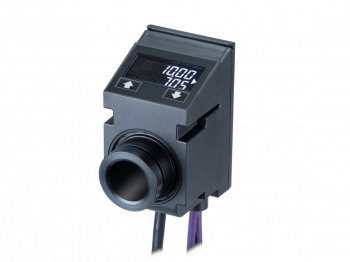

NM174.233AA01

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Two-line backlit LCD display
Through hollow shaft ø25 mm
Interface: CANopen®
2 x connector M12, male/female, 5-pin;
1 x connector M16, female, 12-pin;
1 x flange connector M12, female, 8-pin
Protection IP 55
Connection for external absolute multiturn encoder with SSI interface
Suitable for DC motor connection with 4 control inputs 24 V (CCW rotation, CW rotation, low speed ≤4 rpm, high speed ≤100 rpm)

Objednací číslo: 11726532
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	24 VDC ±10 %
Spotřeba:	≤30 mA (without external load)
Proudové zatížení:	≤1 A (connection cable)
Displej:	LCD, 7-segment display, 2-lines, backlit
Počet číslic:	6-digits
Rozměr vřetene:	≤23 mm (programmable)
Rozhraní:	CANopen®
Kompatibilita:	CANopen® CiA Communication profile DS 301 LSS profile DSP 305 Device profile DS 406
Programovatelné parametry:	Display position horizontal/vertical Measuring unit mm/inch Counting direction Spindle pitch Spindle tolerance Positioning direction Direction arrows Tolerance window Round up/down
Polohování:	Suitable for DC motor connection with 4 control inputs 24 V (CCW rotation, CW rotation, low speed ≤4 rpm, high speed ≤100 rpm)
Vyzařované rušení dle:	EN 61000-6-4
Odolnost proti rušení dle:	EN 61000-6-2
Schválení:	UL approval / E63076

Mechanické provedení

Typ hřídele:	ø25 mm (through hollow shaft)
Provozní rychlost:	≤600 rpm (short-term)
Ochrana EN 60529:	IP 55 (with mounted mating connector)
Pracovní teplota:	-10...+50 °C
Skladovací teplota:	-20...+70 °C
Relativní vlhkost:	80 % non-condensing
Odolnost:	EN 60068-2-6 Vibration ±3.5 mm - 5-26.9 Hz, 10 g 26.9-500 Hz EN 60068-2-27 Shock 5 g, 30 ms
Zajištění vřetena:	Torque pin provided at housing
Připojení:	Connector 2xM12, male/female, 5-pin, cable length 300 mm Connector M16, female, 12-pin, cable length 500 mm, for motor Flange connector M12, female, 8-pin
Ovládání / klávesnice:	Two buttons for format adjustment in jog mode
Rozměry:	56 x 106 x 84 mm
Montážní typ:	Directly by means of grub screw
Přibližná hmotnost:	450 g
Materiál:	Polycarbonate black, UL 94V-0

Nákresy

Výkresy

NM174-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:10:54)

Ke stažení

Datový list

Data sheet – NM174.233AA01 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:35:02)
Data sheet – NM174.233AA01 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:35:02)

Rychlý start

NM170, NM172, NM174 | stáhnout | zobrazit (EN/DE/FR/IT/ES, pdf, 2025-04-11 11:35:02)

Příručka k softwaru

NM170, NM172, NM174 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:35:02)
NM170, NM172, NM174 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:35:02)

CAD

NM174 / STEP | stáhnout (zip, 2025-07-11 22:15:11)

Software

NM174 - EDS | stáhnout (zip, 2025-07-11 22:15:09)
