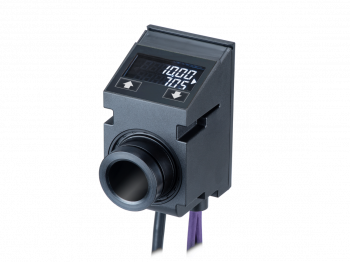

NM172.223AA01
- Two-line backlit LCD display
- Through hollow shaft ø25 mm
- Interface: CANopen®
- 2 x connector M12, male/female, 5-pin;
1 x connector M16, female, 12-pin - Singleturn resolution: 2304 steps
- Multiturn resolution: 4096 / 12 bit
- Protection IP 55
- Suitable for DC motor connection with 4 control inputs 24 V (CCW rotation, CW rotation, low speed ≤4 rpm, high speed ≤100 rpm)
Objednací číslo: 11726529
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 24 VDC ±10 % |
| Spotřeba: | ≤30 mA (without external load) |
| Proudové zatížení: | ≤1 A (connection cable) |
| Displej: | LCD, 7-segment display, 2-lines, backlit |
| Počet číslic: | 6-digits |
| Princip měření: | Absolute multiturn measuring system |
| Kroků na otáčku: | 2304 |
| Počet otáček: | 4096 / 12 bit |
| Rozměr vřetene: | ≤23 mm (programmable) |
| Rozhraní: | CANopen® |
| Kompatibilita: |
|
| Programovatelné parametry: |
|
| Polohování: | Suitable for DC motor connection with 4 control inputs 24 V (CCW rotation, CW rotation, low speed ≤4 rpm, high speed ≤100 rpm) |
| Vyzařované rušení dle: | EN 61000-6-4 |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Schválení: | UL approval / E63076 |
Mechanické provedení
| Typ hřídele: | ø25 mm (through hollow shaft) |
| Provozní rychlost: | ≤600 rpm (short-term) |
| Ochrana EN 60529: | IP 55 (with mounted mating connector) |
| Pracovní teplota: | -10...+50 °C |
| Skladovací teplota: | -20...+70 °C |
| Relativní vlhkost: | 80 % non-condensing |
| Odolnost: |
|
| Zajištění vřetena: | Torque pin provided at housing |
| Připojení: |
|
| Ovládání / klávesnice: | Two buttons for format adjustment in jog mode |
| Rozměry: | 56 x 106 x 84 mm |
| Montážní typ: | Directly by means of grub screw |
| Přibližná hmotnost: | 450 g |
| Materiál: | Polycarbonate black, UL 94V-0 |
Ke stažení
Datový list
Rychlý start
Příručka k softwaru
CAD
- NM172 / STEP | stáhnout (zip, 2025-07-11 22:15:12)
Software
- NM172 - EDS | stáhnout (zip, 2025-07-11 22:15:10)
Příslušenství
Konektory a kabely
| Foto | Produkt (3) |
|---|---|
 | Cable with male/female M12, 5-pin, straight, A-coded, 2 m (ESG 34C/KSG34C) Obj. číslo: 11201509 |
 | Cable with male/female M12, 5-pin, straight, A-coded, 5 m (ESG 34C/KSG34C) Obj. číslo: 11201520 |
 | Extension cable SPA-motor (male/female) M16, 12-pin, 1 m (Z 165.E01) Obj. číslo: 11054456 |
