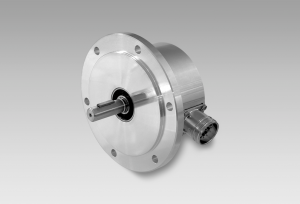

ITD 4 B10 Y 1

ITD 4 B10 Y 1

Encoder with solid shaft ø11 mm
Max. 60 pulses per revolution
Optical sensing method
Centering alignment ø85 mm, mounting screw hole circle ø100 mm
Industrial standard with centering flange
TTL or HTL output signals
Flange connector radial or axial

Objednací číslo: ITD4B10Y1
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Ondřej Štěpánek

Produktový manažer
BAUMER

Ondřej Štěpánek - QR Kontakt

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC
Ochrana proti přepólování:	Yes
Spotřeba:	≤100 mA
Pulzů na otáčku:	5 - 60
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤60 kHz
Výstupní signál:	A, B, N + inverted
Výstupní signál \| rozhraní:	TTL linedriver (short-circuit proof) HTL push-pull (short-circuit proof)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Přípustné zatížení hřídele:	≤40 N axial ≤60 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 65
Provozní rychlost:	≤12000 rpm
Rozběhový točivý moment:	≤0.012 Nm (+20 °C)
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-20...+70 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 55-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M23 type 2, 12-pin
Přibližná hmotnost:	850 g

Nákresy

Výkresy

ITD_40_B10_Y_1_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:08:25)

Ke stažení

Datový list

Data sheet – ITD 4 B10 Y 1 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:31:47)
Data sheet – ITD 4 B10 Y 1 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:31:47)

Prohlášení o shodě

DoC / CoC - ITD 4 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:31:55)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely

Foto	Produkt (1) / Popis	Skladová dostupnost
	Connector M23 (S2BG12), 1 m cable (incremental) Obj. číslo: 11072792 Shielded connection cable with M23-female connector (12-pin) and wire end sleeves for incremental encoders with sensor outputs	na dotaz
