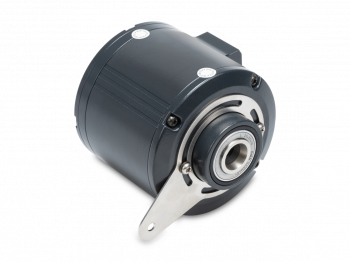

HMG10P-B - Profibus DP

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Magnetické snímání
Zobrazení funkcí pomocí LED diod
Víceotáčkové snímání s technologií sběru energie "MicroGen", bez převodu nebo baterie
Oboustranný ložiskový systém s hybridními ložisky
Speciální ochrana proti korozi CX (C5-M)

Objednací číslo: 96003235
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	10...30 VDC
Odolnost proti zkratu:	Yes
Spotřeba:	≤200 mA
Čas inicializace:	≤ 500 ms after power on
Rozhraní:	Profibus-DPV0/V2
Funkce:	Multiturn
Přenosová rychlost:	9.6 - 12000 kBaud
Adresa zařízení:	Rotary switches in bus connecting box
Kroků na otáčku:	8192 / 13 bit
Počet otáček:	65536 / 16 bit
Další výstupy:	Square-wave TTL/HTL,TTL/RS422
Typ snímání:	Magnetic
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Programovací rozhraní:	RS485 (≤600 m)
Programovatelné parametry:	Bus system: see bus features Additional output (number of pulses), switch-off and switch-on speeds
Testovací funkce:	Position or parameter error
Indikátor stavu:	DUO-LED (bus connecting box) 4 LEDs in device back side
Schválení:	CE UL approval / E217823

Technické údaje - elektrické jmenovité hodnoty (přepínač rychlosti)

Spínací přesnost:	± 2 % (or 1 Digit)
Spínací výstup:	1 output (Open collector, solid state relay on request)
Výstupní spínací napětí:	30 VDC; ≤100 mA
Čas zpoždění spínání:	≤20 ms

Mechanické provedení

Rozměr (příruby):	ø105 mm
Typ hřídele:	ø16...20 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)
Příruba:	Support plate, 360° freely positionable
Ochrana EN 60529:	IP 66 / IP 67
Provozní rychlost:	≤6000 rpm
Rozsah spínací rychlosti:	ns (off) = ±2...6000 rpm, factory setting 6000 rpm
Velikost provozního točivého momentu.:	10 Ncm
Moment setrvačnosti rotoru:	950 gcm²
Přípustné zatížení hřídele:	≤450 N axial ≤650 N radial
Materiál:	Housing: aluminium alloy Shaft: stainless steel
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Pracovní teplota:	-40...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	IEC 60068-2-6 Vibration 30 g, 10-2000 Hz IEC 60068-2-27 Shock 400 g, 1 ms
Přibližná hmotnost:	2.2 kg (depending on version)
Připojení:	Bus connecting box Terminal box incremental
