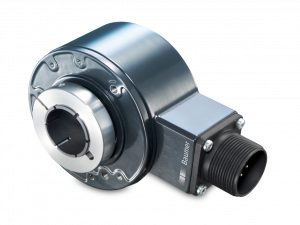

HS35P - Programmable

HS35P - Programmable
  • Robust industrial encoder up to IP 67 protection
  • Highly versatile fully programmable encoder
  • Interchangeable bore size(s) using metal inserts
  • Insulating sleeve to prevent high shaft currents from damaging bearings
  • Programmable resolution from 1...8192 ppr
  • User programmable index pulse width and location
  • Programmable from PC or standalone Baumer Programming Tools
  • Wide range voltage supply 4.75...30 VDC
  • Shock resistant up to 200 g\'s
Objednací číslo: 96003552
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 4.75...30 VDC
Ochrana proti přepólování: Yes
Spotřeba:
  • ≤50 mA (24 VDC)
  • ≤180 mA (5 VDC) + output load, max. 250 mA
Pulzů na otáčku: 1 - 8192
Typ snímání: Optical
Výstupní frekvence:
  • ≤300 kHz (TTL)
  • ≤160 kHz (HTL)
Výstupní signál:
  • A, B, Z
  • A, B, Z + complement, ½ cycle index gated with negative B channel
Výstupní signál | rozhraní:
  • Linedriver (TTL, 7272) Vout = 5 V, short-circuit proof
  • Push-pull (HTL, 7272) Vout = Vin, short-circuit proof
Programovatelné parametry:
  • Output resolution in increments of one (can be different for A and B)
  • Output level TTL/HTL
  • Zero pulse width and position
  • Rotational direction CW/CCW
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • UL approval / E240061
  • RoHS compliant EU guideline 2011/65/EC
  • CE

Mechanické provedení

Rozměr (příruby): ø3.15" (ø80 mm)
Typ hřídele: ø0.375...1" (ø9.525...25.4 mm) (through hollow shaft isolated)
Házivost hřídele: 0.0016" (0.04 mm) TIR max.
Přípustné vychýlení:
  • 0.004" (0.1016 mm) radial TIR (end of shaft)
  • 0.01" (0.254 mm) axial
Ochrana EN 60529:
  • IP 54
  • IP 65
  • IP 67
Provozní rychlost: ≤5000 rpm (see temperature diagram)
Ložiska: 52100 SAE high carbon steel (ABEC 5)
Rozběhový točivý moment:
  • ≤3 in-oz (77 °F, IP 65)
  • ≤0.02 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru: 2.3 oz-in² (420 gcm²)
Životnost: Bearing: typ. 13 billion rev. (89000 h/2500 rpm)
Materiál:
  • Housing: aluminium, powder-coated
  • Shaft: stainless steel
Pracovní teplota: -40...+212 °F (-40...+100 °C), (fixed cable): see temperature diagram
Relativní vlhkost: 98 % non-condensing
Odolnost:
  • EN 60068-2-6 Vibration 20 g, 60-2000 Hz
  • EN 60068-2-27 Shock 200 g, 6 ms
Připojení:
  • MIL-connector, 7-pin
  • MIL-connector, 10-pin
  • Cable (AWG26 wire)
Přibližná hmotnost:
  • 23 oz.
  • 660 g
