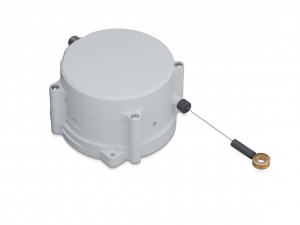

GCA5 - CANopen® up to 4.7 m

GCA5 - CANopen® up to 4.7 m
  • Interface CANopen®
  • Redundant version
  • Magnetic sensing method
  • Operating temperature -40...+85 °C
  • Protection IP 67
  • Flange connector M12 or cable
  • Measuring length 2.3 m and 4.7 m
  • Designed for harsh environmental conditions
  • Removable rubber plugs for drainage
  • Load dump protection
  • Integrated inclination sensor
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí: 8...36 VDC
Ochrana proti přepólování: Yes
Odolnost proti zkratu: Yes
Spotřeba (typicky):
  • 30 mA (24 VDC, w/o load)
  • 60 mA (24 VDC, w/o load, redundant)
Čas inicializace: ≤ 0.5 s after power on
Rozhraní: CANopen®
Funkce: Linear position feedback
Kompatibilita: CANopen® CiA DS 301, DS 305, DS 406
Měřící rozsah:
  • Up to 4.7 m (linear position)
  • 0...360° (inclination angle)
Rozlišení:
  • 0.1 mm (linear position)
  • 0.1 ° (inclination angle)
Teplotní koeficient: 0.04 °/K (inclination angle)
Linearita:
  • ±0.5 % FS (linear position)
  • ±0.2° (inclination angle)
Absolutní přesnost:
  • ±0.8 % FS (+25 °C / linear position)
  • ±1.4 % FS (-40...+85 °C / linear position)
  • ±0.3 ° (+25 °C / inclination angle)
Typ snímání: Magnetic
Průběh kódu: Programmable
Ochrana proti napěťovým špičkám:
  • ISO 16750-2
  • Test Level 4, 12 V/24 V systems
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Programovatelné parametry:
  • Operating modes
  • Rotating direction
  • Scaling
  • Zero position

Mechanické provedení

Ochrana EN 60529:
  • IP 67 (housing, drainage holes closed)
  • IP 54 (cable inlet)
Materiál:
  • Cable: stainless steel cable AISI 304 coated with nylon PA12
  • Housing: plastic
Pracovní teplota: -40...+85 °C
Měřicí vzdálenost:
  • 2.3 m
  • 4.7 m
Maximální zrychlení lanka: ≤10 m/s²
Cable speed: ≤1 m/s
Průměr kabelu: 0.9 mm
Uchycení lanka:
  • Eyelet
  • Height: 5 mm
  • Internal diameter: 8 mm
  • Outer diameter: 15 mm
Vtažná síla: >1.5 N (pull-in force reduced at low temperatures)
Maximální přípustná síla vytažení: ≤8 N
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 50 g, 11 ms
Přibližná hmotnost: 625 g
Připojení:
  • Cable 2 m, radial
  • Flange connector M12, 5-pin
Předpis: Please consider the assembly instructions
