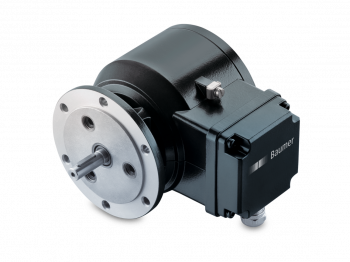

POG10R DN 1024 I - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Mimořádně robustní díky zesílenému odlitku krytu
Extra velká svorkovnice, otočná o 180°, s pružinovými svorkami
Kabelová průchodka M20 pro pružné kabely a ochranu kabelů
HTL výstupní signál pro délku kabelu až 350 m
Vysoká odolnost nárazu a vibracím

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024
Fázový posun:	90 ° ±20°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤120 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL-P (power linedriver)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Přípustné zatížení hřídele:	≤300 N axial ≤450 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤12000 rpm (mechanical)
Velikost provozního točivého momentu.:	2 Ncm
Moment setrvačnosti rotoru:	212 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-40...+100 °C
Odolnost:	IEC 60068-2-6 Vibration 20 g, 10-2000 Hz IEC 60068-2-27 Shock 200 g, 6 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions CX (C5-M) according to ISO 12944-2
Připojení:	Terminal box
Přibližná hmotnost:	3.1 kg

Nákresy

Výkresy

POG10R-MZ-B10-KLKEX-R_02-EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:13:55)

Ke stažení

Datový list

Data sheet – POG10R DN 1024 I | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:44:16)
Data sheet – POG10R DN 1024 I | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:44:16)

Pracovní instrukce

POG10 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:36)

Certifikáty/ osvědčení

Shock and vibration certificate POG 10 | stáhnout | zobrazit (DE, pdf, 2025-12-10 10:03:12)
Shock and vibration certificate POG 10 | stáhnout | zobrazit (EN, pdf, 2025-12-10 10:03:12)

Prohlášení o shodě

DoC / CoC - AMG1x, HMG1x, HOG1x, HOG100, HOGS100, PMG10, POG1x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:49)
DoC / CoC - Encoders with heating | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:13:01)

CAD

POG 10.2, EMS / STEP | stáhnout (zip, 2026-03-03 10:59:25)

Příslušenství

Obsahuje:Montážní příslušenství

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 Obj. číslo: 11064874 Vysoce kvalitní torzně tuhá spojka bez vůlí Kompenzace montážních chyb Vyvážená torzní tuhost (torzní konstanta pružiny) Form-fit connection thanks to keyway	Na dotaz
