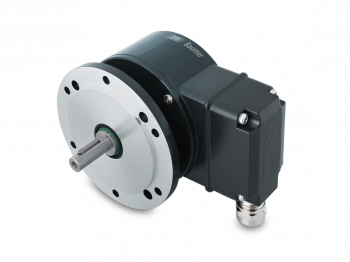

POG 90

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Encoder with solid shaft ø11 mm
EURO flange B10
Large terminal box, turn by 180°
Optical sensing method
Max. 10000 pulses per revolution
Output stage HTL or TTL
Output stage TTL with regulator UB 9...26 VDC

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	9...30 VDC 5 VDC ±5 % 9...26 VDC
Spotřeba:	≤100 mA
Pulzů na otáčku:	1024 - 10000
Fázový posun:	90 ° ±8°
Střída:	44-56 %
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤250 kHz
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	HTL TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø115 mm
Typ hřídele:	ø11 mm solid shaft
Přípustné zatížení hřídele:	≤250 N axial ≤350 N radial
Příruba:	EURO flange B10
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤10000 rpm (mechanical)
Velikost provozního točivého momentu.:	2 Ncm
Moment setrvačnosti rotoru:	320 gcm²
Materiál:	Housing: aluminium die-cast alloy and stainless steel Shaft: stainless steel
Pracovní teplota:	-20...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 11 ms
Ochrana proti korozi:	IEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Terminal box
Přibližná hmotnost:	1.8 kg

Nákresy

Výkresy

POG90-MZ-B10-KLKG-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:57)
POG90-MZ-B10-B3-KLKG-R_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:56)

Ke stažení

Datový list

Data sheet – POG 90 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:39:36)
Data sheet – POG 90 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:36)

Manuál

POG 90 - Version B10 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:35)
POG 90 - Version B3 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:35)

Prohlášení o shodě

DoC / CoC - HOG9, OG9, OG90, PMG93, POG90, POG9, POGS90 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

CAD

POG 90 / STEP | stáhnout (zip, 2025-07-11 17:20:19)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Spojky

Foto	Produkt (1) / Popis	Dostupnost
	Spring disk coupling K60 WD 11PF4 + 12PF4 Obj. číslo: 11064874 High quality torsionally stiff and backlash free coupling Compensating of mounting errors Balanced torsional rigidity (torsional spring constant) Form-fit connection thanks to keyway	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
