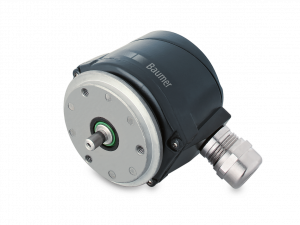

OGS 71 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Hřídel ø6 mm
Až 5000 sinusovek na otáčku
SinCos výstup, signál 1 Vpp
Nízké harmonické zkreslení (Patentovaná technologie LowHarmonics®)
Kompaktní, robustní tlakově lité pouzdro
Vnitřní připojovací svorky
Vysoká ochrana IP 66

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 9...30 VDC
Spotřeba:	≤90 mA
Počet sinusových cyklů za jednu otáčku:	1024 - 5000
Fázový posun:	90 °
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	SinCos 1 Vpp
Rozdíl SinCos amplitudy:	≤20 mV
Harmonické zkreslení:	-50 dB
Napěťová odchylka:	≤20 mV
Šírka frekvenčního pásma:	250 kHz (-3 dB)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø6 mm solid shaft
Přípustné zatížení hřídele:	≤30 N axial ≤40 N radial
Příruba:	Synchro flange
Ochrana EN 60529:	IP 66
Provozní rychlost:	≤10000 rpm (mechanical)
Velikost provozního točivého momentu.:	1 Ncm
Moment setrvačnosti rotoru:	25 gcm²
Materiál:	Housing: aluminium die-cast Shaft: stainless steel
Pracovní teplota:	-20...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 300 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc X (gas) II 3 D Ex tc IIIC T85°C Dc X (dust) (only with option ATEX)
Připojení:	Connecting terminal
Přibližná hmotnost:	350 g

Nákresy

Výkresy

OGS71-MZ_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:12:42)

Ke stažení

Datový list

Data sheet – OGS 71 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:38:05)
Data sheet – OGS 71 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:38:04)

Pracovní instrukce

OG 70, OGS 71 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:34)

Prohlášení o shodě

DoC / CoC - AMG71, HOG7x, HOGS7x, OG7x, OGS7x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:48)

Příslušenství

Obsahuje:Konektory a kabely

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
