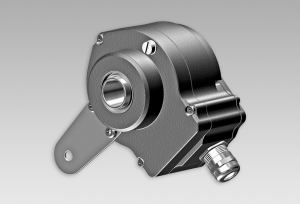

HOGS 75 KC

HOGS 75 KC
  • Compact, robust aluminium housing
  • Inside connecting terminals
  • SinCos output-signals 1 Vpp
  • Low harmonic content (patented LowHarmonics technology)
  • Especially high resistance to vibrations
  • Hybrid bearing for extended service life
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±10 %
  • 9...26 VDC
Spotřeba: ≤90 mA
Počet sinusových cyklů za jednu otáčku: 720 - 5000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní signál: K1, K2, K0 + inverted
Výstupní signál | rozhraní: SinCos 1 Vpp
Rozdíl SinCos amplitudy: ≤20 mV
Harmonické zkreslení: -50 dB
Napěťová odchylka: ≤20 mV
Šírka frekvenčního pásma: 200 kHz (-3 dB)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení:
  • CE
  • UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø75 mm
Typ hřídele: ø17 mm (cone shaft 1:10)
Přípustné zatížení hřídele:
  • ≤170 N axial
  • ≤250 N radial
Ochrana EN 60529: IP 56
Provozní rychlost: ≤12000 rpm (mechanical)
Rozběhový točivý moment: ≤4 Ncm
Moment setrvačnosti rotoru: 180 gcm²
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota: -20...+70 °C
Odolnost:
  • IEC 60068-2-6
  • Vibration 48 g, 10-2000 Hz
  • IEC 60068-2-27
  • Shock 200 g, 6 ms
Explozivní prostředí:
  • II 3 G Ex ec IIC T4 Gc (gas)
  • II 3 D Ex tc IIIC T135°C Dc (dust)
  • (only with option ATEX)
Připojení: Connecting terminal
Přibližná hmotnost: 860 g
