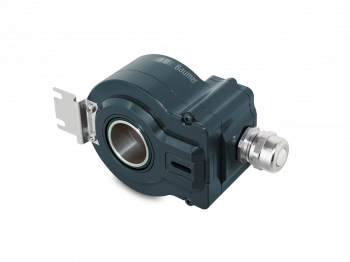

HOGS 75 - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Kompaktní, robustní hliníkové pouzdro
Vnitřní připojovací svorky
SinCos výstup, signál 1 Vpp
Nízké harmonické zkreslení (Patentovaná technologie LowHarmonics®)
Speciálně vysoká odolnost vibracím
Hybridní ložisko pro prodloužení životnosti (HOGS 75 C)

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 9...26 VDC
Spotřeba:	≤90 mA
Počet sinusových cyklů za jednu otáčku:	720 - 5000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní signál:	K1, K2, K0 + inverted
Výstupní signál \| rozhraní:	SinCos 1 Vpp
Rozdíl SinCos amplitudy:	≤20 mV
Harmonické zkreslení:	-50 dB
Napěťová odchylka:	≤20 mV
Šírka frekvenčního pásma:	200 kHz (-3 dB)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø75 mm
Typ hřídele:	ø14...26 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤80 N axial ≤150 N radial
Ochrana EN 60529:	IP 56
Provozní rychlost:	≤10000 rpm (mechanical)
Rozběhový točivý moment:	≤4 Ncm
Moment setrvačnosti rotoru:	180 gcm²
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-20...+70 °C
Odolnost:	IEC 60068-2-6 Vibration 48 g, 10-2000 Hz IEC 60068-2-27 Shock 200 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) (only with option ATEX)
Připojení:	Connecting terminal
Přibližná hmotnost:	580 g

Nákresy

Výkresy

HOG75-HOGS75-MZ-ZW-DBDSNT_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:58)
HOG75-HOGS75-MZ-ZW-C_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:04:58)

Ke stažení

Datový list

Data sheet – HOGS 75 | stáhnout | zobrazit (DE, pdf, 2025-11-17 15:38:04)
Data sheet – HOGS 75 | stáhnout | zobrazit (EN, pdf, 2025-11-17 15:38:04)

Pracovní instrukce

HOGS 75 - Version with hollow shaft, mounting plate and/or slot for torque pin | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:36)
HOGS 75 - Version with hollow shaft, support plate for torque arm | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:33)

Prohlášení o shodě

DoC / CoC - AMG71, HOG7x, HOGS7x, OG7x, OGS7x | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-08-11 10:12:48)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports

Foto	Produkt (6)	Dostupnost
	Torque arm M6 insulated, length 120...130 mm (≥71 mm) Obj. číslo: 11072795	Na dotaz
	Torque arm M6 insulated, length 425...460 mm (≥131 mm) Obj. číslo: 11082677	Na dotaz
	Torque arm M6 insulated, length 67...70 mm Obj. číslo: 11054917	Na dotaz
	Torque arm M6, length 67...70 mm Obj. číslo: 11043628	Na dotaz
	Torque arm M6, length 120...130 mm (≥71 mm) Obj. číslo: 11004078	Na dotaz
	Torque arm M6, length 425...460 mm (≥131 mm) Obj. číslo: 11002915	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory / Kabely bez konektorů

Foto	Produkt (1) / Popis	Skladová dostupnost
	Sensor cable for encoders HEK 8 Obj. číslo: SensorcableforencodersHEK8 The sensor cable HEK 8 is a proven industrial product designed to match high demands. It is halogen free and its rugged outer construction allows it to be pulled and dragged in free conditions. It is certified to UL 20233. The cable can be supplied in any length and pre-fitted with various connectors.	na dotaz
