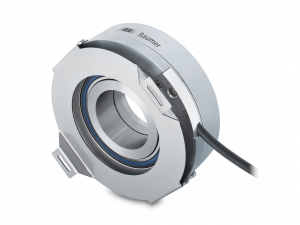

HOGS 151 - Enkodér se sinusovým výstupem Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Průchozí dutá hřídel do ø70 mm
Až 5000 sinusovek na otáčku
Nízké harmonické zkreslení (Patentovaná technologie LowHarmonics®)
Vysoce kvalitní výstupní SinCos signály

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 9...26 VDC
Spotřeba:	≤90 mA
Počet sinusových cyklů za jednu otáčku:	1024 - 5000
Fázový posun:	90 °
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	SinCos 1 Vpp
Rozdíl SinCos amplitudy:	≤20 mV
Harmonické zkreslení:	-50 dB
Napěťová odchylka:	≤20 mV
Šírka frekvenčního pásma:	200 kHz (-3 dB)
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	CE UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø168 mm
Typ hřídele:	ø60...70 mm (through hollow shaft)
Přípustné zatížení hřídele:	≤350 N axial ≤500 N radial
Ochrana EN 60529:	IP 54
Provozní rychlost:	≤6300 rpm (mechanical)
Velikost provozního točivého momentu.:	20 Ncm
Moment setrvačnosti rotoru:	14.9 kgcm² (ø70)
Materiál:	Housing: aluminium Shaft: stainless steel
Pracovní teplota:	-20...+85 °C
Odolnost:	IEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 200 g, 6 ms
Explozivní prostředí:	II 3 G Ex ec IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) (only with option ATEX)
Připojení:	Cable 1 m Mating connector
Přibližná hmotnost:	3.2 kg

Nákresy

Výkresy

HOGS151-MZ-Druckring_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:05:01)
HOGS151-MZ-Klemmring_EN.pdf | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:05:01)

Ke stažení

Datový list

Data sheet – HOGS 151 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:24)
Data sheet – HOGS 151 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:24)

Manuál

HOGS 151 | stáhnout | zobrazit (DE/EN, pdf, 2025-04-28 10:33:33)

Certifikáty/ osvědčení

Shock and vibration certificate HOGS 151 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:25)
Shock and vibration certificate HOGS 151 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:25)
Protection certificate HOGS 151 | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:29:25)
Protection certificate HOGS 151 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:29:25)

Prohlášení o shodě

DoC / CoC - HOGS151 | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:26:34)

CAD

HOGS 151, shaft diameter 70 mm, clamping ring / STEP | stáhnout (zip, 2025-07-11 18:02:55)
