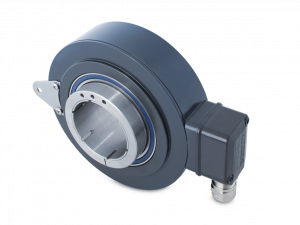

HOGS 14
- Through hollow shaft up to ø75 mm
- Up to 5000 sinewaves cycles per turn
- Low harmonic content (patented LowHarmonics technology)
- Top-quality SinCos output-signals
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: |
|
| Spotřeba: | ≤90 mA |
| Počet sinusových cyklů za jednu otáčku: | 1024 - 5000 |
| Fázový posun: | 90 ° |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní signál: | K1, K2, K0 + inverted |
| Výstupní signál | rozhraní: | SinCos 1 Vpp |
| Rozdíl SinCos amplitudy: | ≤20 mV |
| Harmonické zkreslení: | -50 dB |
| Napěťová odchylka: | ≤20 mV |
| Šírka frekvenčního pásma: | 200 kHz (-3 dB) |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: |
|
Mechanické provedení
| Rozměr (příruby): | ø158 mm |
| Typ hřídele: | ø40...75 mm (through hollow shaft) |
| Přípustné zatížení hřídele: |
|
| Ochrana EN 60529: | IP 55 |
| Provozní rychlost: | ≤6300 rpm (mechanical) |
| Velikost provozního točivého momentu.: | 15 Ncm |
| Moment setrvačnosti rotoru: | 16.5 kgcm² (ø70) |
| Materiál: |
|
| Pracovní teplota: | -20...+85 °C |
| Odolnost: |
|
| Připojení: | Terminal box |
| Přibližná hmotnost: | 2.5 kg |
